Patch moduł kat.5e UTP 1xRJ45 do TS35 | TN004S Hager

Opis i Kluczowe Cechy

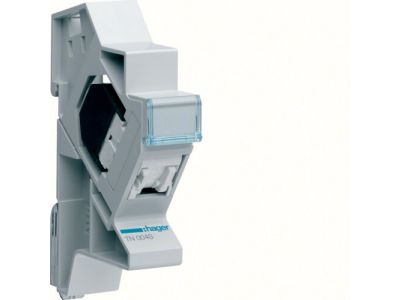

Patch moduł kat.5e UTP 1xRJ45 TN004S to pasywny element okablowania strukturalnego przeznaczony do montażu na szynie DIN (TS35). Umożliwia wygodne łączenie przewodów miedzianych w sieciach Ethernet, zapewniając transmisję danych z częstotliwością do 100 MHz, co odpowiada wymaganiom kategorii 5e dla Fast Ethernet i Gigabit Ethernet przy krótkich dystansach. Moduł zajmuje jedno pole modułowe (1 M) na szynie TH35, co ułatwia integrację w rozdzielnicach i szafach teleinformatycznych.

• Kategoria 5e: Zapewnia niezawodną transmisję danych w standardzie Fast Ethernet (100BASE-TX) oraz podstawową obsługę Gigabit Ethernet (1000BASE-T) na krótkich odcinkach, odpowiednia dla większości instalacji biurowych i domowych.
• Złącze 1xRJ45: Umożliwia szybkie podłączenie patchcordu lub kabla krosowego, upraszczając dystrybucję sygnału sieciowego w punkcie dostępowym.
• Nieekranowany (UTP): Przeznaczony do środowisk o niskim poziomie zakłóceń elektromagnetycznych, w których nie jest wymagane ekranowanie – niższy koszt i łatwiejsze zakończenie.
• Montaż na szynę DIN TS35: Pozwala na uporządkowane i kompaktowe umieszczenie złącza w rozdzielnicy elektrycznej obok aparatury modułowej (styczniki, wyłączniki), oszczędzając miejsce w szafie.
• Pasywny element sieciowy: Nie wymaga zasilania ani konfiguracji – gotowy do użycia po zakończeniu kabla i zaciśnięciu końcówek.

Zgodność z Normami

Produkt jest zgodny z wymaganiami dla kategorii 5e według normy ISO/IEC 11801 oraz TIA/EIA-568-C.2. Spełnia standardy kompatybilności dla sieci Ethernet 10/100/1000BASE-T w zakresie tłumienia, przesłuchu i impedancji. Posiada oznaczenie CE potwierdzające zgodność z obowiązującymi dyrektywami unijnymi.

Zastosowanie

Moduł patch TN004S znajduje zastosowanie w instalacjach teleinformatycznych, w których konieczne jest wyprowadzenie złącza RJ45 bezpośrednio na szynie DIN – typowo w rozdzielnicach elektrycznych, szafach RACK o małej głębokości lub w punktach dystrybucyjnych w budynkach.

• Tworzenie punktów dostępowych sieci Ethernet w rozdzielnicach mieszkaniowych i biurowych.
• Podłączenie modułów sterujących (np. sterowników PLC, systemów automatyki budynkowej) wymagających fizycznego interfejsu RJ45.
• Integracja okablowania strukturalnego z aparaturą modułową w szafach montażowych na szynie DIN.
• Szybka serwisowa zmiana konfiguracji sieci bez ingerencji w kabel stały – wykorzystanie jako punkt przełączania (patch panel na szynie).

Wskazówki Montażowe

Montaż modułu powinien być wykonywany przez wykwalifikowany personel posiadający uprawnienia do prac elektrycznych i teleinformatycznych. Przed instalacją upewnij się, że napięcie w szynie jest odłączone (dotyczy sąsiednich urządzeń elektrycznych). Moduł zatrzaskuje się na szynie TH35 (DIN) bez użycia narzędzi. Podłączenie przewodów odbywa się poprzez zaciski IDC (beznarzędziowe) zgodnie ze schematem wyprowadzeń (T568A lub T568B) – zaleca się użycie narzędzia do zacinania (punch-down). Przekrój przewodów: typowo 22–26 AWG (0,2–0,5 mm²) dla kabli miedzianych litych. Nie przekraczaj maksymalnego momentu dokręcania (zaciski IDC nie wymagają dokręcania). Po zakończeniu prac sprawdź ciągłość i wykonaj pomiary tłumienia oraz przesłuchu zgodnie z normą.

FAQ

• Czy moduł jest podświetlany? Nie, moduł TN004S nie posiada diod LED ani podświetlenia – jest pasywnym złączem bez elementów aktywnych.
• Jaki stopień ochrony IP ma ten moduł? Produkt przeznaczony jest do montażu wewnątrz rozdzielnicy – typowy stopień ochrony wynosi IP20 (ochrona przed dotknięciem palcem). Dokładna wartość zależy od obudowy, w której jest zainstalowany.
• Czy moduł obsługuje PoE? Kategoria 5e umożliwia transmisję zasilania PoE (IEEE 802.3af/at) – moduł przewodzi prąd stały do 36 V (zależnie od systemu PoE), jednak nie gwarantuje się konkretnej mocy; decyzję o zastosowaniu należy podjąć na podstawie specyfikacji całej instalacji.
