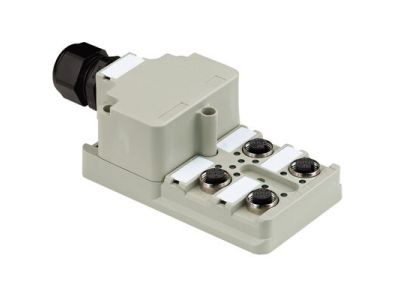

Pasywny rozdzielacz czujnik / człon wykonawczy SAI-4-M 5P M12 1:1 | 1806010000 Weidmuller

Opis i Kluczowe Cechy

Pasywny rozdzielacz SAI-4-M o symbolu 1806010000 służy do łączenia czujników i elementów wykonawczych w systemach automatyki. Wyposażony w 4 gniazda M12 z 5 pinami, zapewnia bezpośrednie odwzorowanie sygnałów w konfiguracji 1:1. Jako urządzenie pasywne nie wymaga zewnętrznego zasilania, co upraszcza instalację w szafach sterowniczych i puszkach rozgałęźnych.

• 4 gniazda M12, 5‑pin: Umożliwiają podłączenie do czterech czujników lub aktuatorów przy zachowaniu zgodności sygnalizacji 1:1 – łatwa diagnostyka i szybkie rozbudowy.
• Konfiguracja 1:1 (przepustowa): Sygnały z pojedynczego przewodu głównego są odzwierciedlane w każdym gnieździe bez zmiany pinów, co zapewnia intuicyjną topologię okablowania.
• Pasywna budowa: Rozdzielacz nie wymaga zasilania pomocniczego – redukcja kosztów komponentów i montażu, idealny do aplikacji sensorowych.
• Kompaktowa obudowa: Zajmuje minimalną przestrzeń w szafie sterowniczej, a złącza M12 zapewniają szybkie łączenie w systemach push‑pull.
• Uniwersalne zastosowanie: Przeznaczony do pracy z sygnałami cyfrowymi i analogowymi w standardowym zakresie napięć czujników (zależnym od podłączonych urządzeń).

Zgodność z Normami

Rozdzielacz SAI-4-M został zaprojektowany zgodnie z obowiązującymi normami europejskimi i posiada oznaczenie CE. Spełnia wymagania standardów stosowanych w automatyce przemysłowej dla złączy i okablowania. Producent deklaruje zgodność z wymaganiami dyrektyw niskonapięciowej i kompatybilności elektromagnetycznej (EMC), co potwierdza bezpieczne użytkowanie w środowisku przemysłowym.

Zastosowanie

Pasywny rozdzielacz sprawdza się wszędzie tam, gdzie konieczne jest scentralizowane podłączenie kilku czujników lub aktuatorów do jednego kabelka głównego. Dzięki technologii M12 i odwzorowaniu 1:1 ułatwia tworzenie czytelnych magistral sensorowych.

• Łączenie czujników zbliżeniowych, optycznych lub pojemnościowych z modułem wejść sterownika PLC.
• Podłączanie pasywnych elementów wykonawczych (np. zaworów, siłowników) w systemach automatyki maszyn.
• Tworzenie rozgałęzień sygnałów cyfrowych w szafach sterowniczych bez konieczności stosowania dodatkowych przekaźników.
• Scentralizowane okablowanie czujników w liniach montażowych, magazynach automatycznych i instalacjach przemysłu 4.0.

Wskazówki Montażowe

Montaż i podłączenie rozdzielacza mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w całej instalacji. Rozdzielacz należy mocować w suchym pomieszczeniu lub w puszce rozgałęźnej na szynie TH35 (jeśli jest przewidziana). Przekroje żył przewodów oraz moment dokręcania zacisków (o ile występują) muszą być zgodne z dokumentacją techniczną producenta. Przed podłączeniem należy sprawdzić zgodność pinów i napięć z podłączanymi urządzeniami.

FAQ

• Czy rozdzielacz wymaga zewnętrznego zasilania? Nie, jest to urządzenie pasywne – nie potrzebuje podłączenia napięcia do swojej pracy. Sygnały przenoszone są bezpośrednio z przewodu głównego do gniazd.
• Jakie jest odwzorowanie pinów w gniazdach M12? Rozdzielacz działa w konfiguracji 1:1. Oznacza to, że pin nr 1 w złączu głównym odpowiada pinowi nr 1 w każdym gnieździe, bez żadnych przełączeń. Ułatwia to projektowanie okablowania i diagnostykę.
• Jaki stopień ochrony ma rozdzielacz? W dostępnych danych nie podano konkretnego stopnia IP. Produkt przeznaczony jest do montażu w suchych pomieszczeniach (szafy sterownicze, puszki) w warunkach przemysłowych. W przypadku zapotrzebowania na pracę w trudniejszych warunkach zaleca się sprawdzenie karty katalogowej lub kontakty z producentem.
