Opis i Kluczowe Cechy

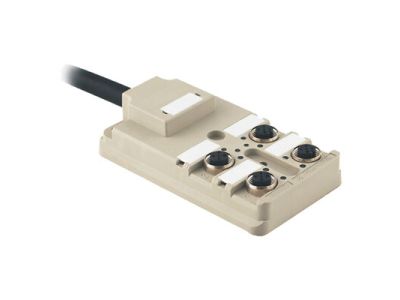

Pasywny rozdzielacz czujnik/człon wykonawczy SAI-4-F 5P PUR 5M (symbol 9456330000) umożliwia wygodne łączenie czujników i siłowników w jednym punkcie rozdzielczym. Wyposażony w 4 gniazda 5-pinowe oraz kabel poliuretanowy (PUR) o długości 5 metrów, zapewnia elastyczność instalacji i odporność na oleje oraz ścieranie.

• 4 gniazda 5-pinowe: umożliwiają podłączenie do czterech czujników lub siłowników, redukując liczbę przewodów i upraszczając okablowanie w szafie sterowniczej.
• Kabel PUR 5 m: poliuretanowa powłoka zapewnia wysoką odporność na oleje, smary i uszkodzenia mechaniczne, co przedłuża żywotność połączeń w środowisku przemysłowym.
• Konstrukcja pasywna: nie wymaga zasilania ani elementów aktywnych, co eliminuje ryzyko awarii elektronicznej i ułatwia integrację z istniejącymi systemami.
• Złącze żeńskie (SAI-4-F): kompatybilne z typowymi wtykami M12 z gwintem, zapewniające szybkie i bezpieczne łączenie.
• Gotowe do montażu: kabel fabrycznie zakończony z jednej strony wtykiem (prawdopodobnie M12) – dane z nazwy nie precyzują, co wymaga weryfikacji u producenta.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z ogólnymi wymogami bezpieczeństwa i kompatybilności elektromagnetycznej obowiązującymi na rynku europejskim (oznakowanie CE). Ze względu na brak szczegółowych norm w dostarczonych danych, zaleca się sprawdzenie dokumentacji technicznej producenta dla konkretnych certyfikatów.

Zastosowanie

Pasywny rozdzielacz czujnik/człon wykonawczy znajduje zastosowanie wszędzie tam, gdzie konieczne jest scentralizowane łączenie wielu sygnałów sterujących lub czujnikowych w automatyce przemysłowej.

• Podłączenie czujników zbliżeniowych, optycznych lub magnetycznych do szafy sterowniczej.
• Rozdzielanie sygnałów do siłowników pneumatycznych lub elektrycznych w liniach produkcyjnych.
• Tworzenie punktów rozgałęźnych w sieciach czujników i aktuatorów w maszynach i robotach.
• Instalacja w szafach sterowniczych, puszkach rozdzielczych lub bezpośrednio przy maszynie jako złącze serwisowe.

Wskazówki Montażowe

Montaż i podłączenie rozdzielacza może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia zasilania. Urządzenie montuje się na szynie TH35 (DIN) lub w puszce montażowej zgodnie z instrukcją producenta. Kabel PUR należy prowadzić w sposób chroniący go przed nadmiernym zginaniem i uszkodzeniami mechanicznymi. Przekrój przewodów i obciążalność prądową dobrać do zastosowanych czujników/siłowników – rozdzielacz nie posiada własnych ograniczników prądu. Moment dokręcania złączy i szczelność połączenia muszą być zgodne z dokumentacją techniczną.

FAQ

• Czy rozdzielacz wymaga zasilania? Nie, jest to element pasywny – nie potrzebuje napięcia ani sygnału sterującego. Służy wyłącznie do mechanicznego łączenia przewodów.
• Jakie gniazda posiada rozdzielacz? Z nazwy wynika, że są to 4 gniazda 5-pinowe, najprawdopodobniej typu M12 z żeńskim gwintem. Dokładny standard złącza należy zweryfikować w karcie katalogowej.
• Jaka jest długość kabla? Długość fabryczna wynosi 5 metrów (PUR 5M). Kabel jest na stałe połączony z rozdzielaczem, co ułatwia instalację bez dodatkowych łączówek.
