Łącznik równoległy bez zacisku przyłączeniowego, 3-bieg. do 3RT101. | 3RT1916-4BA31 Siemens

Alternatywny kod produktu: 3RT19164BA31

Opis i Kluczowe Cechy

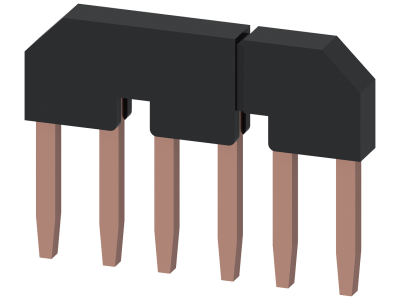

Łącznik równoległy Siemens 3RT1916-4BA31 to 3-biegunowe złącze mostkujące przeznaczone do styczników serii 3RT101. Wykonany w ramach modułowego systemu SIRIUS, łącznik umożliwia szybkie i pewne łączenie torów prądowych bez konieczności stosowania dodatkowego zacisku przyłączeniowego. Dzięki przyłączu śrubowemu zapewnia trwałe i bezpieczne połączenie elektryczne.

• 3-biegunowa konfiguracja: Umożliwia równoległe połączenie trzech biegunów stycznika, co pozwala na zwiększenie obciążalności prądowej lub redundancję w obwodzie.
• Przeznaczenie do styczników 3RT101: Gwarantowana kompatybilność mechaniczna i elektryczna z dedykowaną serią aparatów – szybki montaż bez modyfikacji.
• Bez zacisku przyłączeniowego: Konstrukcja ograniczona do funkcji mostkowania – brak zbędnych elementów upraszcza instalację i redukuje liczbę potencjalnych punktów awarii.
• Przyłącze śrubowe: Pewne i powtarzalne połączenie przewodów lub szyn – odporność na wibracje i obciążenia termiczne typowe dla pracy styczników.
• Modułowy system SIRIUS: Spójna platforma łączeniowa dla sterowania i rozdziału energii – łatwe rozszerzanie i serwisowanie instalacji.

Zgodność z Normami

Łącznik został zaprojektowany i wyprodukowany zgodnie z wymaganiami norm europejskich oraz standardami DIN dla przemysłowej aparatury łączeniowej. Posiada oznaczenie CE, potwierdzające spełnienie obowiązujących dyrektyw Unii Europejskiej.

Zastosowanie

Mostek równoległy 3RT1916-4BA31 stosuje się wszędzie tam, gdzie konieczne jest łączenie torów prądowych styczników 3RT101 w celu zwiększenia obciążalności lub uzyskania konfiguracji równoległej.

• Mostkowanie biegunów stycznika w celu zwiększenia prądu ciągłego w obwodach odbiorników przemysłowych.
• Realizacja układów redundancji zasilania w rozdzielnicach głównych i podrozdzielnicach.
• Tworzenie połączeń równoległych w systemach sterowania silnikami oraz nagrzewnicami elektrycznymi.
• Rozbudowa istniejących zestawów stycznikowych w ramach modernizacji linii produkcyjnych.

Wskazówki Montażowe

Montaż oraz wszelkie prace przyłączeniowe mogą być wykonywane wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie we wszystkich biegunach. Łącznik przeznaczony jest do montażu na styczniku 3RT101 – nie wymaga szyny TH35, ponieważ stanowi integralne akcesorium aparatu. Momenty dokręcania śrub oraz przekroje przyłączanych przewodów należy dobierać zgodnie z dokumentacją techniczną stycznika. Transport i przechowywanie w oryginalnym opakowaniu chroniącym przed wilgocią i zabrudzeniem.

FAQ

• Czy łącznik 3RT1916-4BA31 nadaje się do styczników innych serii niż 3RT101? Produkt został zaprojektowany wyłącznie dla styczników Siemens serii 3RT101. Stosowanie z innym aparatem może skutkować brakiem kompatybilności mechanicznej i elektrycznej – zawsze sprawdź oznaczenie stycznika przed montażem.
• Czy łącznik wymaga osobnego zacisku przyłączeniowego do podłączenia przewodów? Nie – zgodnie z nazwą jest to łącznik bez zacisku przyłączeniowego. Pełni funkcję mostkującą między biegunami stycznika. Przewody zewnętrzne przyłącza się bezpośrednio do zacisków stycznika.
• Jaki moment dokręcania śrub w łączniku? Moment dokręcania należy przyjąć z dokumentacji technicznej stycznika 3RT101, do którego łącznik jest montowany. W przypadku braku danych zaleca się stosowanie standardowych wartości dla przyłączy śrubowych w aparaturze modułowej (zwykle 0,8–1,2 Nm w zależności od przekroju).
