Panele boczne lewy/prawy IP30 D600, PrismaSet | LVS08760 Schneider Electric

Opis i Kluczowe Cechy

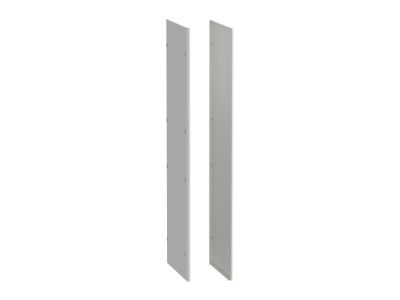

Zestaw paneli bocznych Schneider Electric o numerze katalogowym LVS08760 stanowi kluczowy element wykończeniowy i ochronny dla profesjonalnych rozdzielnic niskiego napięcia z serii PrismaSeT P. W skład zestawu wchodzą dwa panele (lewy oraz prawy), które zostały zaprojektowane z myślą o zapewnieniu maksymalnej szczelności i estetyki obudowy o głębokości 600 mm i wysokości 2000 mm. Panele charakteryzują się stopniem ochrony IP30, co gwarantuje zabezpieczenie wnętrza rozdzielnicy przed dostępem ciał obcych o średnicy powyżej 2,5 mm.

• Zaawansowana ochrona antykorozyjna: Blacha stalowa poddawana jest procesowi elektroforezy epoksydowej, a następnie malowana proszkowo termoutwardzalną żywicą poliestrową. Ten dwuwarstwowy system zabezpiecza strukturę przed utlenianiem i uszkodzeniami mechanicznymi.
• Szybki dostęp: Zastosowanie zamków obracanych o 1/4 obrotu umożliwia błyskawiczny demontaż paneli w celu przeprowadzenia prac serwisowych lub rozbudowy systemu.
• Estetyka i trwałość: Wykończenie w kolorze RAL 9003 (biały) zapewnia profesjonalny wygląd instalacji w nowoczesnych obiektach komercyjnych i przemysłowych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi standardami jakościowymi Schneider Electric. Panele spełniają wymagania dotyczące obudów rozdzielczych, co potwierdza ich przydatność w systemach rozdziału energii o wysokiej niezawodności. Dodatkowo, produkt posiada certyfikat Green Premium, co oznacza pełną zgodność z dyrektywami środowiskowymi takimi jak RoHS oraz REACH. Schneider Electric gwarantuje przejrzystość w zakresie profilu środowiskowego produktu (PEP) oraz instrukcji dotyczących zakończenia okresu eksploatacji (EoLI), wspierając gospodarkę o obiegu zamkniętym.

Zastosowanie

Panele boczne LVS08760 są dedykowane wyłącznie do systemu rozdzielnic PrismaSeT P o głębokości 600 mm. Znajdują one zastosowanie w:

• Głównych rozdzielnicach niskiego napięcia w budynkach użyteczności publicznej.
• Centrach danych i obiektach infrastrukturalnych, gdzie wymagana jest wysoka gęstość upakowania aparatury.
• Zakładach przemysłowych do osłony sekcji zasilających i sterowniczych.
• Systemach modułowych wymagających estetycznego zamknięcia boków wolnostojących szaf rozdzielczych.

Wskazówki Montażowe

Montaż paneli bocznych LVS08760 jest intuicyjny i nie wymaga specjalistycznych narzędzi poza standardowym kluczem do zamków szafowych. Podczas instalacji należy zwrócić uwagę na:

• Prawidłowe osadzenie: Przed zaryglowaniem zamków 1/4 obrotu należy upewnić się, że panel przylega równomiernie do ramy rozdzielnicy PrismaSeT P.
• Ciągłość ochronną: Konstrukcja paneli zapewnia automatyczne połączenie wyrównawcze z ramą obudowy, jednak w specyficznych warunkach projektowych należy zweryfikować konieczność zastosowania dodatkowych linek uziemiających.
• Konserwację: Powłoka epoksydowo-poliestrowa jest odporna na większość standardowych środków czyszczących, co ułatwia utrzymanie rozdzielnicy w czystości.

FAQ

• Czy zestaw zawiera oba panele? Tak, SKU LVS08760 obejmuje komplet dwóch paneli (lewy i prawy) niezbędnych do zamknięcia boków jednej sekcji rozdzielnicy.
• Jaki jest stopień ochrony po zamontowaniu paneli? Panele zapewniają stopień ochrony IP30, co jest standardem dla rozdzielnic PrismaSeT P montowanych wewnątrz pomieszczeń technicznych.
• Czy panele pasują do rozdzielnic o głębokości innej niż 600 mm? Nie, ten konkretny model jest dedykowany wyłącznie do obudów o głębokości znamionowej 600 mm.
• Co oznacza etykieta Green Premium? Jest to gwarancja, że produkt został wytworzony w sposób zrównoważony, z minimalnym wpływem na środowisko i jest w pełni zgodny z aktualnymi przepisami ekologicznymi.
