PANEL TYLNY IP55 W650 PSet | LVS08746 Schneider Electric

Opis i Kluczowe Cechy

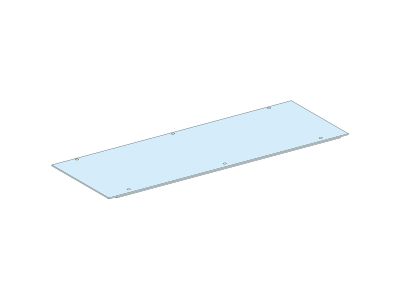

Panel tylny Schneider Electric o numerze katalogowym LVS08746 to wysokiej klasy komponent dedykowany do profesjonalnych systemów rozdzielnic niskiego napięcia z serii PrismaSeT P. Został zaprojektowany z myślą o obudowach o szerokości znamionowej wynoszącej 650 mm, stanowiąc integralny element konstrukcyjny zapewniający szczelność i bezpieczeństwo aparatury modułowej. Produkt wykonany jest z wytrzymałej blachy stalowej, która poddawana jest zaawansowanemu procesowi obróbki ochronnej. Zastosowanie elektroforezy oraz polimeryzowanego na gorąco poliestrowego proszku epoksydowego gwarantuje wyjątkową odporność na korozję oraz uszkodzenia mechaniczne, co jest kluczowe w wymagających środowiskach przemysłowych.

• Kompatybilność: Idealnie dopasowany do systemu PrismaSeT P o szerokości 650 mm.
• Wykończenie: Estetyczna, matowa biel (RAL 9003) uzyskana dzięki malowaniu proszkowemu.
• Trwałość: Podwójna ochrona powierzchni (elektroforeza + proszek epoksydowy).
• Ochrona: Wspiera utrzymanie deklarowanego stopnia ochrony IP, chroniąc wnętrze przed dostępem ciał obcych.

Zgodność z Normami

Panel tylny LVS08746 został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi standardami Schneider Electric, co zapewnia pełną kompatybilność z systemem PrismaSeT P. System ten jest testowany zgodnie z normą IEC 61439-1 & 2, co daje instalatorom i prefabrykatorom pewność, że gotowa rozdzielnica spełnia najwyższe wymogi bezpieczeństwa elektrycznego i mechanicznego. Zastosowane powłoki ochronne są zgodne z normami dotyczącymi odporności na korozję w środowiskach wewnętrznych, co wydłuża cykl życia całej instalacji.

Zastosowanie

Produkt znajduje zastosowanie w budownictwie komercyjnym oraz przemysłowym, wszędzie tam, gdzie wykorzystywane są rozdzielnice mocy PrismaSeT P do 4000A. Jest niezbędnym elementem przy konfigurowaniu szaf wolnostojących oraz zestawów obudów, gdzie wymagane jest pełne zamknięcie struktury od strony tylnej. Dzięki wysokiej jakości wykończenia, panel doskonale sprawdza się w centrach danych, obiektach użyteczności publicznej oraz zakładach produkcyjnych, zapewniając profesjonalny wygląd i ochronę aparatury sterowniczej.

Wskazówki Montażowe

Montaż panelu tylnego LVS08746 jest intuicyjny i szybki dzięki systemowym otworom montażowym typowym dla serii PrismaSeT P. Podczas instalacji zaleca się:

• Weryfikację szerokości obudowy (musi wynosić dokładnie 650 mm).
• Użycie dedykowanych elementów mocujących dostarczanych z obudową lub panelem, aby zapewnić ciągłość elektryczną (uziemienie obudowy).
• Zwrócenie uwagi na prawidłowe ułożenie uszczelek, jeśli konfiguracja wymaga podwyższonego stopnia ochrony IP.
• Dokręcanie śrub z odpowiednim momentem, aby uniknąć odkształceń blachy i zapewnić równomierne przyleganie do ramy obudowy.

FAQ

• Czy panel pasuje do obudów innych producentów? Nie, panel jest dedykowany wyłącznie do systemu PrismaSeT P marki Schneider Electric o szerokości 650 mm.
• Jaki jest stopień ochrony tego panelu? Panel wspiera utrzymanie stopnia ochrony IP30 w standardowych konfiguracjach, a jego konstrukcja pozwala na osiągnięcie wyższych parametrów szczelności w odpowiednich zestawieniach systemowych IP55.
• Czy powłoka jest odporna na zarysowania? Tak, polimeryzowany na gorąco proszek epoksydowy tworzy twardą, odporną na uszkodzenia mechaniczne warstwę ochronną.
