Opis i Kluczowe Cechy

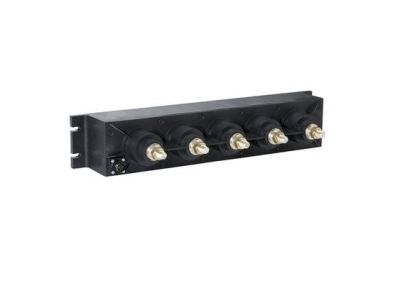

Panel pulpitowy POWERLOCK BOX A1 CD (symbol 44420289) to obudowa gniazdowa z pokrywą, zaprojektowana do bezpiecznego łączenia jednożyłowych złączy okrągłych EPIC® POWERLOCK. Wykonana z wytrzymałego termoplastu odpornego na wysokie temperatury, zapewnia stabilne połączenia w instalacjach trójfazowych i prądu stałego do 660 A. Mechaniczne kodowanie i identyfikacja kolorów wejść obudowy eliminują ryzyko błędnego podłączenia. Może być stosowany do zasilania ruchomego, stacjonarnego, awaryjnego (generator, systemy bateryjne) oraz w zastosowaniach związanych z silnikami elektrycznymi i urządzeniami chłodniczymi.

• Zakres przekrojów przewodów 35–240 mm²: Kompatybilność z szerokim spektrum instalacji, od średnich po duże obciążenia prądowe.
• Stopień ochrony IP20/IP65: IP20 chroni przed dotykiem (bezpieczeństwo dla palców), a IP65 po zamknięciu pokrywy zapewnia szczelność przed pyłem i strumieniem wody.
• Bezpieczne połączenie z blokadą mechaniczną: Zamknięcie pokrywy zabezpieczonej kluczem kwadratowym uniemożliwia nieuprawnione rozłączenie, a obrót złącza o 45° w kierunku ruchu wskazówek zegara blokuje je sygnałem dźwiękowym.
• Zintegrowany mikroswitch do zdalnego monitorowania: Pozwala na podłączenie do systemu alarmowego lub wyłącznika obciążenia w celu kontroli stanu połączenia.
• Łatwy montaż w ramkach 19": Szybkie mocowanie za pomocą 4 śrub, kompatybilny z standardowymi szafami sterowniczymi.

Zgodność z Normami

Panel POWERLOCK BOX A1 CD spełnia wymagania dyrektyw unijnych i posiada oznakowanie CE. Został zaprojektowany zgodnie z normami bezpieczeństwa dla obudów rozdzielczych, zapewniając ochronę przed nieprawidłowym podłączeniem i wpływem środowiska zewnętrznego.

Zastosowanie

Panel pulpitowy POWERLOCK BOX A1 CD przeznaczony jest do profesjonalnych instalacji elektrycznych wymagających pewnego i bezpiecznego łączenia przewodów o dużych przekrojach.

• Zasilanie ruchome i stacjonarne w halach produkcyjnych, warsztatach i magazynach – elastyczne podłączanie maszyn i urządzeń.
• Systemy zasilania awaryjnego (generatory, baterie) – niezawodne połączenie w sytuacjach krytycznych.
• Silniki elektryczne i układy chłodnicze – trwałe zasilanie o wysokim prądzie znamionowym.
• Zastosowania zewnętrzne (po zamknięciu pokrywy) – ochrona przed warunkami atmosferycznymi w instalacjach przemysłowych lub energetycznych.
• Szafy sterownicze 19" – standaryzowane mocowanie ułatwiające organizację okablowania.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie. Panel mocować w ramce 19" za pomocą 4 śrub. Przewody wprowadzać przez rurowe końcówki kablowe z tyłu obudowy, stosując złącza z przyłączem gwintowanym M12. Podłączenie odbywa się w określonej kolejności (PE, N, L1, L2, L3) i blokuje poprzez obrót o 45° w kierunku ruchu wskazówek zegara. Zaleca się użycie klucza kwadratowego do zablokowania pokrywy. Po podłączeniu sprawdzić szczelność (jeśli wymagana jest klasa IP65) i działanie mikroswitcha.

FAQ

• Czy panel jest kompatybilny z innymi złączami niż EPIC® POWERLOCK? Tak, przeznaczony jest wyłącznie do złączy okrągłych jednożyłowych EPIC® POWERLOCK – mechaniczne kodowanie i identyfikacja kolorów wejść uniemożliwiają błędne podłączenie.
• Jaki jest maksymalny prąd znamionowy panelu? Panel przeznaczony jest do instalacji do 660 A – maksymalne obciążenie zależy od zastosowanych przewodów i warunków eksploatacyjnych.
• Czy pokrywa zabezpieczająca jest wymagana do uzyskania klasy IP65? Tak, klasa IP65 obowiązuje wyłącznie przy zamkniętej pokrywie zabezpieczającej. Bez niej stopień ochrony wynosi IP20.
