Panel pulpitowy POWERLOCK BOX A1 C (1) | 44420288 Lapp Kabel

Opis i Kluczowe Cechy

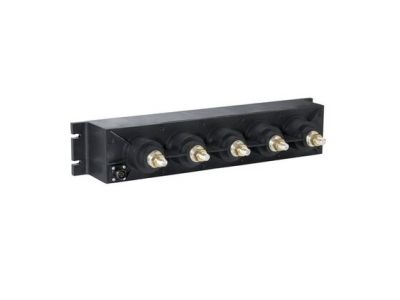

Panel pulpitowy POWERLOCK BOX A1 C (symbol 44420288) to obudowa gniazda pulpitowego zaprojektowana do łączenia jednożyłowych złączy okrągłych EPIC® POWERLOCK. Przeznaczona do zastosowań zewnętrznych i trójfazowych z prądem do 660 A. Wykonana z wytrzymałego, odpornego na wysokie temperatury termoplastycznego tworzywa sztucznego, zapewnia trwałość i bezpieczeństwo w trudnych warunkach eksploatacyjnych.

• Przekrój przewodów 35–240 mm²: Kompatybilny z grubymi przewodami stosowanymi w instalacjach przemysłowych, zapewnia niezawodne połączenia nawet przy dużych obciążeniach.
• Stopień ochrony IP20/IP65: IP20 – bezpieczeństwo dla palców w otwartej pozycji; IP65 po zamknięciu pokrywy – pełna ochrona przed pyłem i strumieniami wody w warunkach zewnętrznych.
• Prąd znamionowy do 660 A: Odpowiedni do zasilania układów trójfazowych, generatorów, systemów magazynowania energii oraz silników elektrycznych i urządzeń chłodniczych.
• Mechaniczne kodowanie kolorami i blokada kluczem: Zapobiega błędnemu podłączeniu przewodów PE, N, L1, L2, L3. Zabezpieczenie antykradzieżowe poprzez blokadę zamka kwadratowego chroni przed przypadkowym rozłączeniem.
• Wbudowany mikroswitch z wyjściem M12: Umożliwia zdalne monitorowanie stanu podłączenia (np. do współpracy z wyłącznikami obciążenia lub systemami alarmowymi).

Zgodność z Normami

Panel spełnia wymogi dyrektyw unijnych i posiada oznakowanie CE. Zaprojektowany zgodnie z normami bezpieczeństwa dla obudów instalacyjnych, w tym normami VDE i IEC dotyczącymi ochrony przed dotykiem oraz klasy IP. Produkt kompatybilny z systemami złącz EPIC® POWERLOCK.

Zastosowanie

Panel pulpitowy POWERLOCK BOX A1 C znajduje zastosowanie w instalacjach wymagających niezawodnego, bezpiecznego i chronionego podłączenia przewodów o dużych przekrojach.

• Zasilanie ruchome i stacjonarne w obiektach przemysłowych, halach produkcyjnych i magazynach.
• Podłączenie generatorów prądotwórczych lub systemów magazynowania baterii jako źródło zasilania awaryjnego.
• Zasilanie silników elektrycznych i układów chłodniczych w warunkach zewnętrznych.
• Stacje ładowania pojazdów elektrycznych (EV) i systemy zasilania o wysokim poborze mocy.

Wskazówki Montażowe

Montaż panelu powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Panel mocować za pomocą 4 śrub w standardowych ramkach 19". Podłączenie przewodów wykonywać poprzez rurowe końcówki kablowe z tyłu skrzynki, dokręcając styki z przyłączem gwintowanym M12 z odpowiednim momentem. Mechaniczne kodowanie wejść (kolorystyka) musi być zachowane – nie dopuszczać do odwrotnego podłączenia przewodów. Po zakończeniu montażu zamknąć pokrywę i zabezpieczyć przed dostępem osób nieuprawnionych. W przypadku stosowania osłony zabezpieczającej, należy ją zamontować w celu zapewnienia dodatkowej ochrony IP65.

FAQ

• Czy panel jest odpowiedni do pracy na zewnątrz? Tak – konstrukcja zapewnia stopień ochrony IP65 po zamknięciu pokrywy, co chroni przed pyłem i strumieniami wody. Przeznaczony do zastosowań zewnętrznych, w tym w trudnych warunkach środowiskowych.
• Jakie złącza są kompatybilne z panelem? Panel zaprojektowany jest do współpracy z jednożyłowymi złączami okrągłymi EPIC® POWERLOCK, które wprowadza się do gniazda i blokuje obrotem o 45°.
• Czy mikroswitch jest fabrycznie podłączony? Tak – mikroswitch z wyjściem M12 jest fabrycznie zainstalowany wewnątrz panelu i gotowy do podłączenia zdalnego monitorowania stanu podłączenia.
