Panel PCT 7, 1xETH, RS485, RS232, CAN, PLC, XV-303-70-B00-A00-1C | 179649 Eaton

Alternatywny kod produktu: XV-303-70-B00-A00-1C

Opis i Kluczowe Cechy

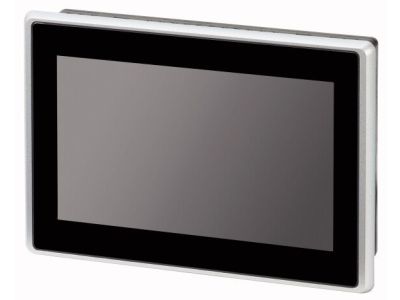

Panel operatorski Eaton XV-303 (symbol 179649) to zaawansowane urządzenie HMI z wbudowanym sterownikiem PLC, wyposażone w 7-calowy kolorowy wyświetlacz TFT w technologii pojemnościowej wielodotykowej (PCT) o rozdzielczości WSVGA 1024×600 pikseli i 24-bitowej głębi kolorów. Zintegrowany system operacyjny Windows Embedded Compact 7 oraz licencja uruchomieniowa na oprogramowanie wizualizacyjne zapewniają gotowość do pracy od razu po instalacji. Dzięki interfejsom Ethernet, CAN, RS232 i RS485 urządzenie idealnie nadaje się do sterowania i wizualizacji w rozproszonych systemach automatyki.

• 7-calowy wyświetlacz PCT, 1024×600 px, 24-bit: Ostra, czytelna grafika i obsługa gestów wielodotykowych – intuicyjna interakcja operatora z maszyną.
• Wbudowany PLC (HMIC-PLC): Eliminuje konieczność stosowania osobnego sterownika, oszczędza miejsce w szafie sterowniczej i upraszcza okablowanie.
• Interfejsy Ethernet, CAN, RS232, RS485, USB (host/device), gniazdo SD: Szerokie możliwości komunikacji z nadrzędnymi systemami sterowania, przekaźnikami, czujnikami i innymi urządzeniami polowymi.
• System operacyjny Windows Embedded Compact 7 pro + zintegrowana licencja wizualizacyjna: Stabilne środowisko i gotowe oprogramowanie do tworzenia interfejsów operatorskich – zmniejsza czas i koszty wdrożenia.
• Obudowa z tworzywa ze szklanym panelem w ramce: Wytrzymała konstrukcja, powłoka antyodblaskowa ułatwia odczyt w trudnych warunkach oświetleniowych.

Zgodność z Normami

Panel sterowania Eaton XV-303 został zaprojektowany zgodnie z obowiązującymi normami europejskimi i posiada oznakowanie CE, potwierdzające spełnienie wymogów dyrektyw dotyczących kompatybilności elektromagnetycznej i bezpieczeństwa. Producent deklaruje zgodność ze standardami branży automatyki przemysłowej.

Zastosowanie

Dzięki połączeniu funkcji panelu operatorskiego i sterownika PLC, Eaton XV-303 znajduje zastosowanie w szerokim spektrum aplikacji automatyki przemysłowej i budynkowej:

• Sterowanie i wizualizacja procesów produkcyjnych na liniach montażowych, w maszynach pakujących, obróbczych i innych.
• Zbieranie danych z rozproszonych czujników i aktuatorów przez sieci CAN, RS485 oraz Ethernet, z możliwością nadrzędnej komunikacji z systemami SCADA.
• Realizacja układów regulacji i sekwencyjnego sterowania przy użyciu wbudowanego PLC – bez konieczności stosowania zewnętrznego kontrolera.
• HMI w instalacjach automatyki budynkowej (BMS) – sterowanie HVAC, oświetleniem, dostępem, wizualizacja zużycia energii.

Wskazówki Montażowe

Montaż oraz podłączenie panelu Eaton XV-303 powinny być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną producenta. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Urządzenie przeznaczone jest do montażu panelowego w wycięciu szafy sterowniczej – należy zapewnić odpowiednią szczelność i odprowadzanie ciepła. Przekroje przewodów dobrać do obciążenia prądowego zgodnie z obowiązującymi normami. Zaciski śrubowe dokręcać z momentem określonym w instrukcji.

FAQ

• Jakie interfejsy komunikacyjne posiada panel? Eaton XV-303 wyposażono w: 1 port Ethernet, CAN, RS232, RS485, USB (host i device) oraz gniazdo na kartę SD.
• Czy do uruchomienia panelu potrzebne jest dodatkowe oprogramowanie? Panel dostarczany jest ze zintegrowaną licencją uruchomieniową na oprogramowanie wizualizacyjne, co umożliwia natychmiastowe wykorzystanie gotowych projektów. Do programowania PLC i projektowania interfejsu operatora zalecane jest dedykowane narzędzie inżynierskie (nie wchodzi w skład zestawu).
• Jaka jest technologia wyświetlacza? Zastosowano kolorowy wyświetlacz TFT z technologią pojemnościową wielodotykową (PCT), antyodblaskową powłoką, o przekątnej 7 cali w formacie panoramicznym i rozdzielczości 1024×600 pikseli (WSVGA) oraz 24-bitowej głębi kolorów (16,7 mln odcieni).
