Panel Operatorski ST6 7''W 800x480 | HMIST6400 Schneider Electric

Opis i Kluczowe Cechy

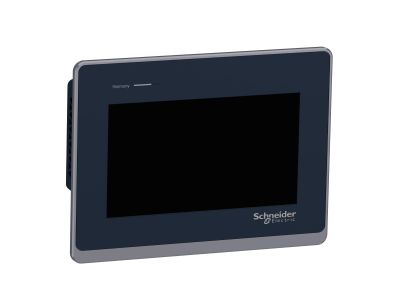

Panel operatorski HMIST6400 należy do rodziny Harmony ST6 firmy Schneider Electric. Ten 7-calowy dotykowy interfejs HMI z rezystancyjnym ekranem i rozdzielczością 800×480 pikseli (WVGA) zapewnia czytelną wizualizację procesów. Aluminiowy panel przedni z wielokolorowym wskaźnikiem stanu informuje o trybie pracy urządzenia. Urządzenie o wymiarach 208×153×45 mm i wadze 0,80 kg zostało zaprojektowane z myślą o prostych operatorach maszyn, łącząc dobrą wizualizację, łączność oraz cyberbezpieczeństwo dzięki oprogramowaniu Ecostruxure Operator Terminal Expert.

• Wyświetlacz 7" TFT 16 mln kolorów: odwzorowuje szczegółowe obrazy i dane w jakości WVGA (800×480), co ułatwia obsługę maszyn i monitorowanie procesów.
• Procesor ARM Cortex-A8 800 MHz: zapewnia szybką reakcję interfejsu i płynne przełączanie ekranów, skracając czas oczekiwania operatora.
• Pamięć danych użytkownika 128 MB + pamięć zapasowa 512 KB: pozwala przechowywać aplikacje, receptury i logi bez ryzyka utraty przy zaniku zasilania.
• 2× Ethernet, 1× RS-232C, 1× RS-485, 2× USB 2.0: umożliwia łatwą integrację z PLC, sterownikami i sieciami zakładowymi, wspierając wymianę danych w czasie rzeczywistym.
• Stopień ochrony IP65F (przód): odporny na kurz i strugi wody, co gwarantuje niezawodną pracę w trudnych warunkach przemysłowych.

Zgodność z Normami

Panel HMIST6400 spełnia wymagania norm EN 61000-6-4 (emisja), EN 61000-6-2 (odporność) oraz EN 61131-2 (sterowniki programowalne). Posiada również certyfikację UL 61010-2-201 i CSA C22.2 No 61010-2-201. Produkt oznaczono znakami CSA, CE, China RoHS, KC i REACH, co potwierdza jego zgodność z europejskimi i międzynarodowymi standardami bezpieczeństwa oraz ochrony środowiska.

Zastosowanie

Panel operatorski Harmony ST6 dedykowany jest do prostych aplikacji wizualizacyjnych i sterowniczych w maszynach oraz instalacjach przemysłowych. Sprawdza się w branżach takich jak opakowania, żywność i napoje, tekstylia, HVAC i sprężarki, a także u użytkowników końcowych wymagających łatwej konserwacji urządzeń sieciowych.

• Sterowanie i wizualizacja procesów w liniach pakujących i sortujących
• Monitorowanie parametrów w systemach HVAC i sprężarkowniach
• Interfejs obsługi maszyn w przemyśle spożywczym i tekstylnym
• Zdalny nadzór i konserwacja urządzeń sieciowych z wykorzystaniem Ecostruxure Secure Connect Advisor

Wskazówki Montażowe

Panel HMI należy montować przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilające. Urządzenie przeznaczone jest do wbudowania w obudowę – należy zapewnić prawidłowe uszczelnienie panela przedniego, aby osiągnąć deklarowany stopień ochrony IP65F. Użyj momentu dokręcania śrub zgodnie z dokumentacją producenta. Przekrój przewodów zasilających i komunikacyjnych dobierz do prądu obciążenia oraz specyfikacji portów.

FAQ

• Jaki stopień ochrony ma panel HMIST6400? Przód panelu posiada stopień ochrony IP65F, co zapewnia odporność na kurz i strugi wody. Dodatkowo urządzenie spełnia wymagania typów obudów 1, 4X (tylko do użytku wewnętrznego) i 13, pod warunkiem prawidłowego montażu w obudowie.
• Jakie oprogramowanie jest wymagane do konfiguracji panelu? Panel programowany jest za pomocą Ecostruxure Operator Terminal Expert. Narzędzie to umożliwia tworzenie wizualizacji, receptur oraz konfigurację zabezpieczeń cybernetycznych.
• Ile portów komunikacyjnych posiada panel? Urządzenie wyposażono w 2 porty Ethernet, 1× RS-232C (COM1), 1× RS-485 (COM2) oraz 2 porty USB 2.0 (jeden typu A, jeden Micro-B), co pozwala na wszechstronną łączność z urządzeniami przemysłowymi.
