Panel Operatorski ST6 4''W 480x272 | HMIST6200 Schneider Electric

Opis i Kluczowe Cechy

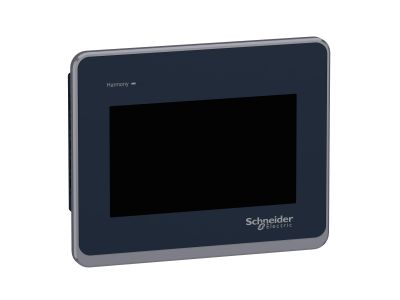

Panel operatorski ST6 4''W (symbol HMIST6200) to zaawansowany interfejs HMI o wielkości 4,3 cala (134,5 x 108,5 mm) z ekranem o rozdzielczości 480 x 272 pikseli i paletą 16 milionów kolorów. Wykonany z aluminiowego panelu przedniego, wyposażony w intuicyjny rezystancyjny ekran dotykowy, przeznaczony do wizualizacji procesów, sterowania maszynami i monitorowania parametrów w instalacjach przemysłowych. Zasilany oprogramowaniem Ecostruxure Operator Terminal Expert, zapewnia stabilną łączność i wygodną obsługę.

• Ekran 4,3" o wysokiej rozdzielczości 480x272 pikseli: czytelna prezentacja danych, grafik i parametrów procesu przemysłowego.
• 16 milionów kolorów: odwzorowanie szczegółów graficznych i wizualizacja danych z precyzją.
• Rezystancyjny ekran dotykowy: trwały, odporny na zużycie mechaniczne, umożliwiający interakcję nawet w warunkach przemysłowych.
• Aluminiowa obudowa frontowa: odporna na korozję i uszkodzenia mechaniczne, gwarantująca długą żywotność urządzenia.
• Wsparcie dla oprogramowania Ecostruxure Operator Terminal Expert: intuicyjne tworzenie aplikacji HMI, zdalna diagnostyka i aktualizacje oprogramowania.

Zgodność z Normami

Panel operatorski spełnia wymagania norm bezpieczeństwa i kompatybilności elektromagnetycznej, w tym EN 61000-6-4, EN 61000-6-2, EN 61131-2 oraz UL 61010-2-201, CSA C22.2 No 61010-2-201. Posiada certyfikaty CE, China RoHS, KC i REACH, potwierdzające zgodność z regulacjami bezpieczeństwa i ochrony środowiska.

Zastosowanie

Panel ST6 4''W znajduje zastosowanie w szerokim zakresie branż przemysłowych, gdzie wymagana jest klarowna wizualizacja procesów, szybka reakcja na zmiany parametrów oraz prostota obsługi.

• Sterowanie i monitorowanie maszyn w branży opakowaniowej, spożywczej i tekstylnej.
• Wizualizacja parametrów pracy sprzętu HVAC, sprężarek i systemów automatyki budynkowej.
• Interfejsy dla operatorów maszyn wymagających czytelnej prezentacji danych i wygodnej obsługi.
• Zdalne zarządzanie i diagnostyka urządzeń w sieciach przemysłowych.

Wskazówki Montażowe

Montaż panelu powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do montażu w obudowie zabezpieczającej (stopień ochrony IP65F od frontu). Przed instalacją należy upewnić się, że obudowa posiada odpowiedni otwór montażowy o wymiarach 138 x 111 mm. Panel należy zamocować za pomocą dostarczonych śrub, zapewniając szczelność połączenia. Zasilanie i połączenia komunikacyjne (Ethernet, RS-232C/RS-485, USB) należy wykonać zgodnie z dokumentacją techniczną. Po podłączeniu należy skonfigurować urządzenie przy użyciu oprogramowania Ecostruxure Operator Terminal Expert.

FAQ

• Jaki jest typ ekranu dotykowego w panelu ST6? Panel wyposażony jest w rezystancyjny ekran dotykowy, odporny na zużycie mechaniczne i zapewniający precyzyjną interakcję.
• Czy panel obsługuje zdalną diagnostykę i aktualizacje? Tak, dzięki oprogramowaniu Ecostruxure Operator Terminal Expert możliwe jest zdalne monitorowanie, diagnostyka i aktualizacja oprogramowania panelu.
• Jaki jest stopień ochrony panelu operatorskiego? Stopień ochrony od frontu wynosi IP65F (chroni przed pyłem i strumieniem wody), a typ obudowy zapewnia dodatkową ochronę zgodnie z normami typu 1, 4X (wewnętrzne) i typu 13 (na panelu frontowym).
