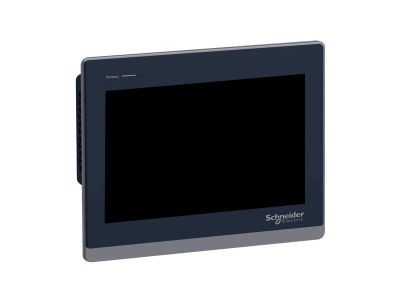

Panel operatorski ST6 10''W 1024x600 | HMIST6500 Schneider Electric

Opis i Kluczowe Cechy

Panel operatorski HMIST6500 z rodziny Harmony ST6 firmy Schneider Electric to zaawansowany, a zarazem ekonomiczny interfejs HMI z rezystancyjnym ekranem dotykowym o przekątnej 10,1 cala i rozdzielczości 1024×600 pikseli (SVGA). Jego aluminiowy panel przedni oraz wielokolorowy wskaźnik stanu zapewniają trwałość i czytelną informację o trybie pracy. Dzięki procesorowi ARM Cortex-A8 800 MHz i pamięci 1 GB urządzenie gwarantuje płynną pracę w aplikacjach wizualizacyjnych.

• Procesor ARM Cortex-A8 800 MHz + 1 GB pamięci urządzenia: wysoka wydajność obliczeniowa zapewnia szybkie renderowanie ekranów i responsywność dotyku w aplikacjach przemysłowych.
• 16 milionów kolorów i rozdzielczość SVGA 1024×600: ostry i szczegółowy obraz ułatwia odczytywanie danych maszynowych oraz obsługę interfejsu operatora.
• Zintegrowane porty komunikacyjne: 2x Ethernet, COM1 (RS-232C), COM2 (RS-485), USB 2.0 Type A i Micro-B umożliwiają elastyczną łączność z PLC, sterownikami i sieciami zakładowymi.
• Pamięć danych użytkownika 128 MB i zapasowa 512 KB: przechowywanie projektów wizualizacyjnych, alarmów i dzienników bez ryzyka utraty danych przy zaniku zasilania.
• Stopień ochrony IP65F (panel przedni) oraz typ 4X/13: odporność na pył i wilgoć z przodu umożliwia pracę w trudnych warunkach przemysłowych (przy prawidłowym montażu w obudowie).

Zgodność z Normami

Panel HMIST6500 spełnia wymagania norm europejskich EN 61000-6-4, EN 61000-6-2, EN 61131-2 oraz amerykańskich UL 61010-2-201 i kanadyjskich CSA C22.2 No 61010-2-201. Posiada certyfikaty CE, CSA, KC, China RoHS oraz REACH, co potwierdza jego zgodność z rygorystycznymi standardami bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Panel Harmony ST6 dedykowany jest prostym i średnio zaawansowanym operatorom maszyn, gdzie kluczowe są dobra wizualizacja, stabilna łączność i cyberbezpieczeństwo. Sprawdza się w następujących scenariuszach:

• Wizualizacja i sterowanie maszynami pakującymi, tekstylnymi oraz w branży spożywczej (HMI jako główny interfejs operatora).
• Integracja z systemami HVAC i sprężarkami – odczyt parametrów i diagnostyka za pośrednictwem ekranu dotykowego.
• Łączność z PLC/Micro PLC przez Ethernet lub RS-485, umożliwiająca zdalny nadzór i zbieranie danych produkcyjnych.
• Praca jako panel operatorski w aplikacjach wymagających podstawowego cyberbezpieczeństwa – współpraca z oprogramowaniem EcoStruxure Secure Connect Advisor.

Wskazówki Montażowe

Panel HMIST6500 przeznaczony jest do montażu przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie należy instalować w obudowie zapewniającej odpowiednią ochronę mechaniczną i środowiskową. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Mocowanie odbywa się za pomocą zacisków montażowych (w zestawie) do panelu o grubości od 1,6 do 6 mm. Zaleca się stosowanie przekroju przewodów zgodnie z dokumentacją producenta oraz moment dokręcania określony w instrukcji. Dla zachowania deklarowanego stopnia ochrony IP65F należy prawidłowo zamontować uszczelkę przednią i dokręcić śruby mocujące z zalecanym momentem.

FAQ

• Czy panel HMIST6500 ma podświetlenie LED? Panel wyposażony jest w podświetlenie LED ekranu (żywotność > 50 000 godzin typowo). Nie posiada oddzielnej diody sygnalizacyjnej – stan pracy sygnalizuje wielokolorowy wskaźnik na ramce.
• Jaki jest stopień ochrony panelu? Panel przedni spełnia IP65F (przy prawidłowym montażu w obudowie). Dodatkowo urządzenie posiada klasyfikację UL Type 1, Type 4X (tylko do użytku wewnętrznego) oraz Type 13 (panel przedni). Tył panelu wymaga ochrony obudowy.
• Czy można użyć tego HMI jako przekaźnika internetowego? Panel nie jest przeznaczony do bezpośredniej pracy jako przekaźnik. Służy jako interfejs operatorski z ekranem dotykowym i komunikacją Ethernet/RS-485. Funkcje sieciowe realizuje poprzez wbudowane porty i oprogramowanie EcoStruxure Operator Terminal Expert.
