Panel operatorski, dotykowy KTP900 PN, 9 cali, 800x480 px, BASIC | 6AV2123-2JB03-0AX0 Siemens

Opis i Kluczowe Cechy

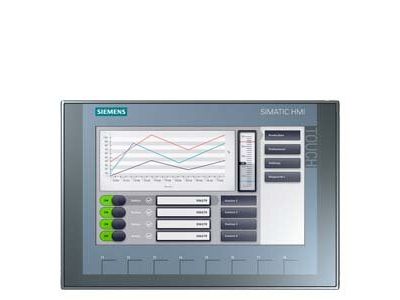

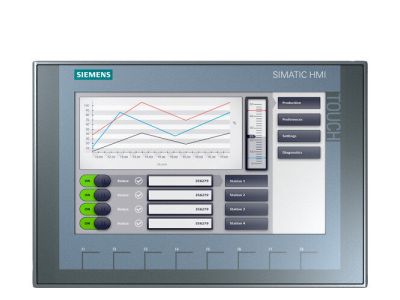

Panel operatorski SIMATIC HMI KTP900 Basic o numerze katalogowym 6AV2123-2JB03-0AX0 to zaawansowane rozwiązanie wizualizacyjne dedykowane do prostych i średniozaawansowanych systemów automatyki. Urządzenie zostało wyposażone w panoramiczny wyświetlacz TFT o przekątnej 9 cali, który oferuje rozdzielczość wynoszącą 800 x 480 pikseli. Dzięki obsłudze 65 536 kolorów, interfejs użytkownika jest przejrzysty i czytelny, co bezpośrednio przekłada się na bezpieczeństwo i efektywność pracy operatora.

• Interfejs dotykowy i przyciski: Panel łączy w sobie intuicyjną obsługę dotykową z 8 programowalnymi przyciskami funkcyjnymi, co pozwala na szybki dostęp do kluczowych parametrów maszyny.
• Komunikacja PROFINET: Zintegrowany interfejs Ethernet/PROFINET umożliwia błyskawiczną wymianę danych ze sterownikami PLC, takimi jak SIMATIC S7-1200 czy S7-1500.
• Wysoka wydajność: Jako część rodziny SIMATIC Basic, panel oferuje optymalny stosunek ceny do możliwości, zapewniając płynną obsługę grafiki i alarmów.
• Trwałość przemysłowa: Urządzenie zostało zaprojektowane do pracy w trudnych warunkach, charakteryzując się wysoką odpornością na wibracje oraz zakłócenia elektromagnetyczne.

Zgodność z Normami

Produkt spełnia rygorystyczne standardy przemysłowe, co gwarantuje jego niezawodność w aplikacjach globalnych. Panel posiada stopień ochrony IP65 od strony frontowej, co oznacza pełną pyłoszczelność oraz ochronę przed strugami wody. Urządzenie jest zgodne z certyfikatami CE, cULus, RCM oraz KC, co potwierdza dopuszczenie do użytku na rynkach europejskich, amerykańskich i azjatyckich. Konstrukcja jest wolna od substancji szkodliwych zgodnie z dyrektywą RoHS.

Zastosowanie

Panel KTP900 Basic PN znajduje szerokie zastosowanie w budowie maszyn (OEM) oraz w systemach automatyki procesowej. Jest idealnym wyborem dla producentów maszyn pracujących w trudnych warunkach przemysłowych, gdzie wymagana jest bezpośrednia kontrola nad procesem. Dzięki możliwości pracy w orientacji poziomej i pionowej, panel można łatwo zaadaptować do specyficznych wymagań konstrukcyjnych szaf sterowniczych i pulpitów operatorskich. Sprawdza się doskonale w sterowaniu liniami pakującymi, systemami transportowymi oraz prostymi węzłami technologicznymi.

Wskazówki Montażowe

Prawidłowy montaż jest kluczowy dla zachowania deklarowanego stopnia ochrony IP65. Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Otwór montażowy: Należy przygotować wycięcie o wymiarach zgodnych z dokumentacją techniczną (ok. 251 x 166 mm), dbając o gładkość krawędzi.
• Uszczelnienie: Przed osadzeniem panelu należy upewnić się, że uszczelka płaska jest czysta i prawidłowo ułożona.
• Moment dokręcania: Klamry montażowe należy dokręcać z wyczuciem, aby zapewnić równomierny docisk frontu do obudowy bez odkształcania ramki.
• Zasilanie: Urządzenie wymaga stabilnego napięcia 24V DC. Zaleca się stosowanie przewodów o odpowiednim przekroju znamionowym, aby zminimalizować spadki napięcia przy rozruchu.

FAQ

• Czy panel KTP900 Basic obsługuje komunikację MPI/Profibus? Nie, ten konkretny model (PN) jest dedykowany do komunikacji przez sieć PROFINET (Ethernet). Do obsługi starszych protokołów wymagane są inne jednostki z rodziny SIMATIC.
• Jakie oprogramowanie jest potrzebne do konfiguracji? Panel programuje się przy użyciu środowiska TIA Portal i modułu WinCC Basic (V13 lub nowszy).
• Czy panel posiada port USB? Tak, urządzenie wyposażone jest w interfejs USB 2.0, który może służyć do podłączenia urządzeń peryferyjnych lub transferu danych.
