Panel operatorski dotykowy KTP700 PN 7cali 800x480 px | 6AV2123-2GB03-0AX0 Siemens

Opis i Kluczowe Cechy

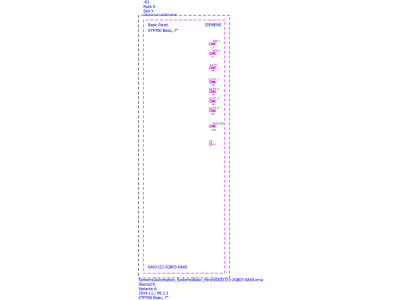

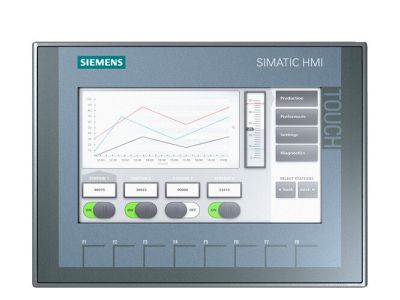

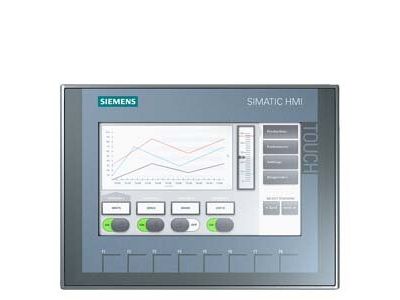

Panel operatorski SIMATIC HMI KTP700 Basic PN o numerze katalogowym 6AV2123-2GB03-0AX0 to zaawansowane rozwiązanie wizualizacyjne od firmy Siemens, zaprojektowane z myślą o wydajnej komunikacji człowiek-maszyna (HMI). Urządzenie zostało wyposażone w panoramiczny wyświetlacz TFT o przekątnej 7 cali, który oferuje rozdzielczość wynoszącą 800 x 480 pikseli. Dzięki obsłudze do 65 536 kolorów, interfejs graficzny jest niezwykle czytelny, co bezpośrednio przekłada się na bezpieczeństwo i precyzję sterowania procesami przemysłowymi.

• Interfejs dotykowy i przyciskowy: Panel łączy w sobie intuicyjną obsługę dotykową z ośmioma programowalnymi przyciskami funkcyjnymi, co pozwala na szybki dostęp do kluczowych operacji nawet w trudnych warunkach roboczych.
• Komunikacja PROFINET: Zintegrowany interfejs Ethernet/PROFINET umożliwia błyskawiczną wymianę danych ze sterownikami PLC z rodziny SIMATIC S7 oraz innymi urządzeniami pracującymi w standardzie Industrial Ethernet.
• Wysoka jakość obrazu: Rozdzielczość 800x480 px zapewnia ostrość detali, co jest kluczowe przy monitorowaniu skomplikowanych schematów technologicznych.
• Wytrzymałość przemysłowa: Konstrukcja panelu została zoptymalizowana pod kątem pracy w wymagających środowiskach, oferując wysoką odporność na wibracje oraz szeroki zakres temperatur pracy.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania międzynarodowych norm bezpieczeństwa i jakości, co jest niezbędne w profesjonalnych instalacjach automatyki. Panel posiada certyfikację CE, potwierdzającą zgodność z dyrektywami Unii Europejskiej w zakresie kompatybilności elektromagnetycznej (EMC) oraz bezpieczeństwa niskonapięciowego. Urządzenie jest również zgodne z normami UL oraz cULus, co pozwala na jego bezpieczne stosowanie na rynkach Ameryki Północnej. Stopień ochrony IP65 od strony frontowej gwarantuje pełną pyłoszczelność oraz odporność na strugi wody, co umożliwia montaż w miejscach narażonych na częste czyszczenie lub zapylenie.

Zastosowanie

Panel KTP700 Basic PN znajduje szerokie zastosowanie w nowoczesnych systemach automatyki przemysłowej. Jest idealnym wyborem dla producentów maszyn (OEM) oraz integratorów systemów, którzy poszukują niezawodnego interfejsu dla średniej wielkości aplikacji. Doskonale sprawdza się w:

• Liniach produkcyjnych i montażowych do monitorowania statusu pracy maszyn.
• Systemach gospodarki wodno-ściekowej oraz przepompowniach.
• Premyśle spożywczym i farmaceutycznym dzięki łatwej do utrzymania w czystości powierzchni frontowej.
• Systemach HVAC i zarządzania budynkiem (BMS), gdzie wymagana jest przejrzysta wizualizacja parametrów środowiskowych.

Wskazówki Montażowe

Prawidłowy montaż panelu jest kluczowy dla zachowania jego deklarowanego stopnia ochrony IP65. Urządzenie przeznaczone jest do montażu tablicowego w orientacji poziomej lub pionowej. Podczas instalacji należy zwrócić szczególną uwagę na:

• Wycięcie montażowe: Należy przygotować otwór o wymiarach ściśle określonych w dokumentacji technicznej producenta, aby zapewnić odpowiednie przyleganie uszczelki.
• Moment dokręcania: Elementy mocujące (klamry) powinny być dokręcane z odpowiednią siłą, aby uniknąć odkształcenia obudowy przy jednoczesnym zapewnieniu szczelności.
• Wentylacja: Należy zachować minimalne odstępy od innych komponentów wewnątrz szafy sterowniczej, aby umożliwić swobodną cyrkulację powietrza i uniknąć przegrzania elektroniki.
• Okablowanie: Przewody komunikacyjne PROFINET powinny być prowadzone z dala od kabli siłowych o wysokim napięciu, aby zminimalizować ryzyko zakłóceń elektromagnetycznych.

FAQ

• Czy panel KTP700 Basic PN obsługuje skrypty? Panele z serii Basic nie obsługują skryptów Visual Basic. Do zaawansowanych funkcji logicznych zaleca się wykorzystanie zasobów sterownika PLC lub przejście na panele serii Comfort.
• Jakie oprogramowanie jest wymagane do konfiguracji? Projektowanie interfejsu odbywa się w środowisku TIA Portal z modułem WinCC Basic (TIA Portal) lub wyższym.
• Czy urządzenie posiada port USB? Tak, panel wyposażony jest w interfejs USB 2.0, który może służyć do podłączenia pamięci zewnętrznej (pendrive) w celu archiwizacji danych lub aktualizacji oprogramowania układowego (firmware).
• Czy panel może pracować w pionie? Tak, konstrukcja panelu oraz oprogramowanie pozwalają na pracę w trybie Portrait (pionowym), co zwiększa elastyczność projektowania kokpitów operatorskich.
