Panel operatorski dotykowy KTP400, HMI 4cale 480x272 px | 6AV2123-2DB03-0AX0 Siemens

Opis i Kluczowe Cechy

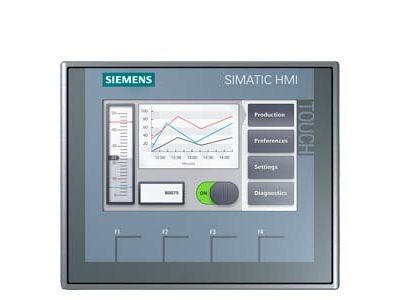

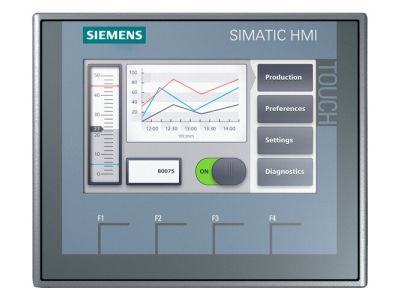

Panel operatorski SIMATIC KTP400 Basic o numerze katalogowym 6AV2123-2DB03-0AX0 to zaawansowane rozwiązanie HMI (Human-Machine Interface) zaprojektowane przez firmę SIEMENS z myślą o wydajnej wizualizacji procesów w systemach automatyki przemysłowej. Urządzenie zostało wyposażone w kolorowy wyświetlacz o przekątnej 4 cali oraz rozdzielczości 480x272 pikseli, co zapewnia wysoką czytelność prezentowanych danych oraz intuicyjną obsługę dotykową. Konstrukcja panelu opiera się na sprawdzonych rozwiązaniach serii SIMATIC, łącząc w sobie funkcjonalność ekranu dotykowego z dodatkowymi przyciskami membranowymi, co pozwala na precyzyjne sterowanie nawet w wymagających warunkach roboczych.

• Wysoka jakość obrazu: Wyświetlacz o rozdzielczości 480x272 px umożliwia tworzenie przejrzystych schematów technologicznych i wykresów.
• Interfejsy komunikacyjne: Urządzenie wspiera standardy MPI oraz PROFIBUS DP, co gwarantuje bezproblemową integrację ze sterownikami PLC z rodziny SIMATIC S7 oraz innymi systemami automatyki.
• Wytrzymałość przemysłowa: Panel został zaprojektowany do pracy w trudnych warunkach, charakteryzując się odpornością na wibracje oraz szerokim zakresem temperatur pracy.
• Sygnalizacja stanów: Zintegrowane diody sygnalizacyjne LED pozwalają na szybką diagnostykę i informowanie operatora o statusie maszyny bez konieczności analizy szczegółowych komunikatów na ekranie.

Zgodność z Normami

Produkt spełnia rygorystyczne normy bezpieczeństwa i jakości wymagane w sektorze przemysłowym. Posiada certyfikację CE, co potwierdza zgodność z dyrektywami Unii Europejskiej w zakresie kompatybilności elektromagnetycznej (EMC) oraz bezpieczeństwa niskonapięciowego. Stopień ochrony panelu od strony frontowej zapewnia odpowiednią szczelność przed pyłem i wilgocią, co jest kluczowe przy montażu w szafach sterowniczych pracujących w zapylonych halach produkcyjnych. Urządzenie jest również zgodne ze standardami komunikacyjnymi magistrali PROFIBUS, co zapewnia pełną interoperacyjność w środowiskach wieloproducentowych.

Zastosowanie

Panel KTP400 Basic znajduje szerokie zastosowanie w nowoczesnym przemyśle, szczególnie tam, gdzie wymagana jest kompaktowa, a zarazem funkcjonalna jednostka sterująca. Jest to idealne rozwiązanie dla:

• Producentów maszyn (OEM): Jako gotowy pulpit sterowniczy do mniejszych maszyn i urządzeń.
• Systemów automatyki budynkowej: Do monitorowania parametrów klimatyzacji, oświetlenia i wentylacji.
• Przemysłu przetwórczego: Gdzie wymagana jest szybka reakcja operatora poprzez przyciski membranowe i wejścia dwustanowe.
• Modernizacji linii produkcyjnych: Dzięki obsłudze interfejsów MPI/PROFIBUS, panel świetnie sprawdza się przy doposażaniu istniejących systemów opartych na starszych generacjach sterowników.

Wskazówki Montażowe

Prawidłowy montaż panelu KTP400 jest kluczowy dla zachowania jego trwałości i stopnia ochrony. Urządzenie przeznaczone jest do montażu tablicowego w wycięciu o odpowiednich wymiarach. Podczas instalacji należy zwrócić uwagę na:

• Uszczelnienie: Należy upewnić się, że uszczelka wokół ramki panelu przylega ściśle do powierzchni montażowej, aby zachować deklarowany stopień ochrony IP.
• Moment dokręcania: Elementy mocujące (zaciski) powinny być dokręcone z odpowiednią siłą, aby uniknąć odkształcenia obudowy przy jednoczesnym zapewnieniu stabilności.
• Okablowanie: Przewody komunikacyjne MPI/PROFIBUS powinny być prowadzone z dala od kabli siłowych o wysokim napięciu, aby zminimalizować ryzyko zakłóceń elektromagnetycznych.
• Wentylacja: Należy zachować minimalne odstępy od innych komponentów wewnątrz szafy sterowniczej, aby umożliwić swobodną cyrkulację powietrza i uniknąć przegrzania elektroniki.

FAQ

• Czy panel posiada wejścia cyfrowe? Tak, pulpity te posiadają wejścia i wyjścia dwustanowe, które umożliwiają podłączenie zewnętrznych przycisków sterowniczych lub lampek sygnalizacyjnych, co rozszerza możliwości interakcji z maszyną.
• Jakie protokoły komunikacyjne są obsługiwane? Panel komunikuje się ze sterownikami PLC za pośrednictwem magistrali MPI oraz PROFIBUS DP, co czyni go uniwersalnym narzędziem w ekosystemie Siemens SIMATIC.
• Czy ekran jest odporny na trudne warunki? Tak, panel został zaprojektowany z myślą o pracy w trudnych warunkach przemysłowych, a przyciski membranowe zapewniają wysoką trwałość mechaniczną nawet przy częstym użytkowaniu w rękawicach roboczych.
