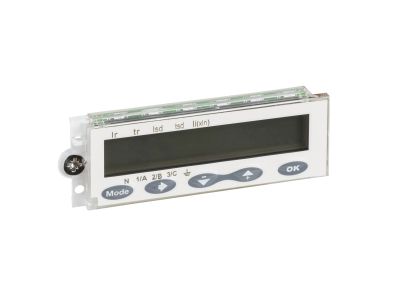

Panel micrologic 6.M LCD NSX100-630 Compact NSX | LV429486 Schneider Electric

Opis i Kluczowe Cechy

Panel Micrologic 6.M LCD to zaawansowany moduł sterująco-pomiarowy dedykowany do wyłączników Compact NSX w zakresie prądów od 100 A do 630 A. Wyposażony w wyświetlacz LCD umożliwia bezpośredni odczyt parametrów sieci oraz ustawień wyłącznika, co ułatwia diagnozę i optymalizację pracy instalacji. Symbol katalogowy LV429486 to oryginalne oznaczenie producenta gwarantujące pełną kompatybilność.

• Dedykowany do wyłączników Compact NSX (100–630 A): zapewnia bezproblemową integrację i pewność działania w szerokim zakresie prądów znamionowych.
• Wyświetlacz LCD: ułatwia odczyt parametrów sieci (prąd, napięcie, moc) bez konieczności podłączania dodatkowych urządzeń pomiarowych.
• Funkcjonalność Micrologic 6.M: umożliwia zaawansowaną ochronę przeciwprzeciążeniową i zwarciową oraz pomiary energetyczne – wszystko w jednym module.
• Lokalna konfiguracja: zmiana nastaw wyłącznika i przegląd zdarzeń alarmowych bez użycia komputera, co przyspiesza prace serwisowe.

Zgodność z Normami

Panel Micrologic 6.M LCD jest przeznaczony do współpracy z wyłącznikami Compact NSX, które spełniają wymagania odpowiednich norm IEC/EN. Posiada oznaczenie CE i został zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa.

Zastosowanie

Panel Micrologic 6.M LCD znajduje zastosowanie w rozdzielnicach głównych i podrozdzielnicach przemysłowych oraz budynkowych, gdzie wymagany jest lokalny odczyt parametrów sieci, sterowanie pracą wyłącznika oraz szybka diagnostyka.

• Monitorowanie prądu, napięcia i mocy w sieci elektrycznej w czasie rzeczywistym.
• Konfiguracja i zmiana nastaw ochrony wyłącznika bezpośrednio z panelu.
• Diagnostyka stanu wyłącznika – odczyt alarmów, historii zdarzeń i statusu łącza.
• Integracja z systemami automatyki budynkowej i przemysłowej (poprzez opcjonalne moduły komunikacyjne).

Wskazówki Montażowe

Montaż panelu Micrologic 6.M LCD powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie montuje się w rozdzielnicy na szynie TH35 zgodnie z instrukcją producenta. Przed przystąpieniem do jakichkolwiek prac należy bezwzględnie odłączyć napięcie zasilania. Przekroje przewodów oraz momenty dokręcania połączeń muszą być dobrane zgodnie z dokumentacją techniczną wyłącznika Compact NSX.

FAQ

• Czy panel jest kompatybilny ze wszystkimi wyłącznikami Compact NSX? Panel przeznaczony jest do wyłączników Compact NSX z mikroprocesorowym wyzwalaczem Micrologic 6.M, w zakresie prądów od 100 A do 630 A. Przed montażem sprawdź zgodność w dokumentacji wyłącznika.
• Jakie jest zasilanie panelu? Panel pobiera energię bezpośrednio z wyłącznika Compact NSX – nie wymaga oddzielnego zasilania zewnętrznego. Szczegółowe dane elektryczne znajdują się w instrukcji montażu producenta.
• Czy montaż panelu może wykonać elektryk z uprawnieniami SEP? Tak, montaż musi być wykonany przez wykwalifikowany personel posiadający uprawnienia SEP do 1 kV, zgodnie z zaleceniami producenta i obowiązującymi przepisami.
