Panel micrologic 6 LCD NSX100-630 Compact NSX | LV429484 Schneider Electric

Opis i Kluczowe Cechy

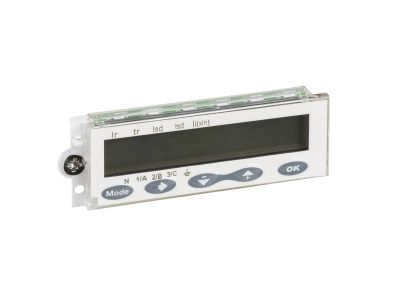

Panel Micrologic 6 LCD (numer katalogowy LV429484) to dedykowany wyświetlacz do wyłączników serii Compact NSX w zakresie prądowym 100–630 A. Zapewnia zaawansowany nadzór nad parametrami obwodu oraz możliwość konfiguracji zabezpieczeń bezpośrednio z poziomu rozdzielnicy. Wyposażony w czytelny wyświetlacz LCD, ułatwia codzienną eksploatację i diagnostykę instalacji.

• Wyświetlacz LCD – bieżący odczyt prądu, napięcia i stanów alarmowych w czasie rzeczywistym, co przyspiesza identyfikację zakłóceń.
• Zakres prądowy 100–630 A – uniwersalne dopasowanie do wyłączników NSX w obwodach o różnym obciążeniu, bez konieczności stosowania dodatkowych akcesoriów.
• Kompatybilność z Compact NSX – pełna integracja mechaniczna i elektryczna z serią wyłączników, gwarantująca niezawodność połączeń.
• Funkcje Micrologic 6 – programowalne zabezpieczenia przeciążeniowe i zwarciowe, umożliwiające precyzyjne dostrojenie do charakterystyki chronionego obwodu.
• Łatwa konfiguracja – intuicyjny interfejs pozwala na szybkie ustawienie progów wyzwalania i czasów opóźnień, co skraca czas uruchomienia instalacji.

Zgodność z Normami

Panel Micrologic 6 LCD został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Stosowany wyłącznie w układach zgodnych z przepisami dotyczącymi instalacji niskonapięciowych. Szczegółowe wymagania normatywne należy sprawdzić w dokumentacji technicznej wyłącznika Compact NSX.

Zastosowanie

Panel znajduje zastosowanie w rozdzielnicach niskiego napięcia, gdzie wymagane jest ciągłe monitorowanie i zabezpieczanie obwodów o prądzie znamionowym do 630 A.

• Monitorowanie parametrów sieci w szafach rozdzielczych budynków przemysłowych i komercyjnych.
• Konfiguracja zabezpieczeń głównych wyłączników oraz odpływów w rozdzielnicach głównych i podrozdzielniach.
• Diagnostyka i szybkie lokalizowanie zwarć oraz przeciążeń w istniejących instalacjach.
• Integracja z systemami automatyki budynkowej (BMS) za pośrednictwem interfejsów komunikacyjnych wyłącznika Compact NSX (o ile są stosowane).

Wskazówki Montażowe

Montaż panelu Micrologic 6 LCD powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie od wyłącznika i upewnić się, że obwód jest pozbawiony napięcia. Panel montuje się bezpośrednio na wyłączniku Compact NSX zgodnie z instrukcją producenta. Przekroje przewodów oraz momenty dokręcania zacisków należy dobrać według dokumentacji technicznej. Po zakończeniu montażu należy sprawdzić poprawność działania po ponownym włączeniu napięcia.

FAQ

• Czy panel Micrologic 6 LCD jest kompatybilny z wyłącznikami NSX100 i NSX250? Tak, zakres prądowy 100–630 A obejmuje wszystkie wyłączniki serii Compact NSX w tym przedziale, w tym NSX100, NSX250, NSX400 i NSX630.
• Jaki jest stopień ochrony panelu? W danych producenta nie podano konkretnego stopnia IP. Standardowo dla aparatury montowanej wewnątrz rozdzielnic przyjmuje się IP20 – szczegółowe informacje znajdują się w karcie katalogowej wyłącznika.
• Czy wyświetlacz posiada podświetlenie? Wyświetlacz LCD zapewnia czytelność w różnych warunkach oświetleniowych. Szczegółowe dane dotyczące podświetlenia oraz kontrastu należy sprawdzić w oficjalnej dokumentacji technicznej.
