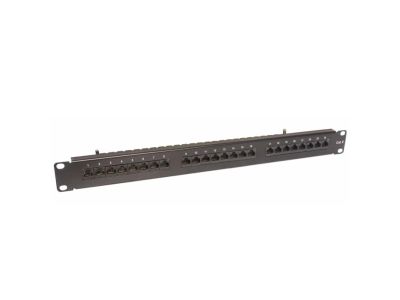

Panel kat.6 UTP 19 1U, 24XRJ45 z półką | CCAS-PA6-24UTP-O C C Partners

Opis i Kluczowe Cechy

Panel krosowniczy (patch panel) marki securityNET to wysokiej klasy komponent pasywny, zaprojektowany z myślą o profesjonalnych systemach okablowania strukturalnego. Urządzenie zostało wykonane w standardzie 19 cali o wysokości montażowej 1U, co pozwala na optymalne zagospodarowanie przestrzeni w szafach teleinformatycznych. Wyposażenie panelu w 24 porty RJ45 kategorii 6 umożliwia obsługę transmisji danych w pasmach o częstotliwości do 250 MHz, co jest kluczowe dla stabilnego działania sieci Gigabit Ethernet. Konstrukcja nieekranowana (UTP) sprawia, że produkt jest idealnym rozwiązaniem dla środowisk, w których nie występują silne zakłócenia elektromagnetyczne. Zintegrowana półka montażowa (organizer kabli) stanowi istotny atut konstrukcyjny, pozwalając na mechaniczne odciążenie przewodów oraz zachowanie estetyki i porządku wewnątrz szafy rack.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany pod kątem pełnej kompatybilności z międzynarodowymi standardami okablowania. Panel spełnia rygorystyczne wymagania norm:

• ISO/IEC 11801: Gwarantuje uniwersalność i najwyższą jakość parametrów transmisyjnych w systemach informatycznych.
• EN 50173: Europejska norma definiująca wymagania dla systemów okablowania strukturalnego.
• EIA/TIA 568-B.2: Amerykański standard określający parametry komponentów dla sieci miedzianych kategorii 6.

Zastosowanie

Panel kat. 6 UTP securityNET znajduje szerokie zastosowanie w nowoczesnych instalacjach niskoprądowych. Jest dedykowany do:

• Sieci komputerowych LAN: Budowa szkieletu sieciowego w biurowcach i centrach danych.
• Systemów telefonii IP: Niezawodne połączenia dla komunikacji głosowej VoIP.
• Systemów CCTV: Integracja kamer IP w ramach wspólnej infrastruktury sieciowej.
• Inteligentnych budynków: Jako centralny punkt dystrybucji sygnałów sterujących i multimedialnych.

Wskazówki Montażowe

Prawidłowa instalacja panelu jest kluczowa dla zachowania parametrów kategorii 6. Podczas montażu należy zwrócić uwagę na następujące aspekty:

• Zarządzanie kablami: Wykorzystaj dołączoną półkę montażową, aby przymocować kable za pomocą opasek zaciskowych, co zapobiegnie ich przypadkowemu wypięciu lub uszkodzeniu złączy IDC.
• Rozplot par: Podczas terminowania przewodów na złączach szczelinowych należy dbać o to, aby rozplot par skrętki nie przekraczał 13 mm, co minimalizuje przesłuchy zbliżne (NEXT).
• Standard rozszycia: Panel wspiera standardy T568A oraz T568B – należy zachować spójność schematu połączeń w całej instalacji.
• Montaż w szafie: Użyj standardowych śrub rackowych M6, aby stabilnie osadzić panel na szynach montażowych 19".

FAQ

• Czy panel wymaga uziemienia? Ponieważ jest to panel w wersji UTP (nieekranowanej), nie posiada on dedykowanej szyny uziemiającej, co upraszcza instalację w miejscach wolnych od zakłóceń.
• Czy do panelu dołączona jest półka? Tak, model ten jest wyposażony w funkcjonalną półkę wspierającą organizację okablowania.
• Jakie narzędzia są potrzebne do montażu? Do terminacji żył w złączach IDC niezbędne jest narzędzie uderzeniowe typu Krone lub 110.
