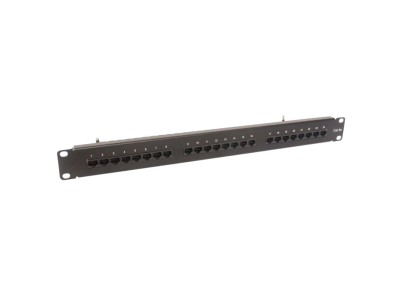

Panel kat. 5e UTP 19 1U, 24xRJ45 z półką | CCAS-PA5E-24UTP-O securityNET

Opis i Kluczowe Cechy

Panel krosowy (patch panel) marki securityNET to profesjonalne rozwiązanie dedykowane do budowy pasywnej infrastruktury sieciowej w standardzie 19 cali. Urządzenie o wysokości montażowej 1U zostało wyposażone w 24 porty RJ45, co pozwala na optymalne zagospodarowanie przestrzeni w szafie telekomunikacyjnej. Konstrukcja typu UTP (Unshielded Twisted Pair) jest przeznaczona do pracy w środowiskach wolnych od silnych zakłóceń elektromagnetycznych, oferując stabilną transmisję danych w kategorii 5e. Kluczowym elementem konstrukcyjnym jest zintegrowana półka montażowa, która pełni funkcję organizatora kabli, umożliwiając ich trwałe przymocowanie za pomocą opasek zaciskowych, co znacząco redukuje naprężenia mechaniczne na złączach szczelinowych.

• Wysoka gęstość upakowania: 24 porty RJ45 w obudowie o wysokości 1U pozwalają na efektywne zarządzanie dużą liczbą połączeń.
• Kategoria 5e: Gwarantuje niezawodną pracę w sieciach Fast Ethernet oraz Gigabit Ethernet (do 1000 Mbps).
• Półka wspierająca: Ułatwia organizację wiązek kablowych i zabezpiecza kable przed przypadkowym wypięciem lub uszkodzeniem.
• Solidna konstrukcja: Metalowa obudowa zapewnia sztywność mechaniczną niezbędną podczas prac instalacyjnych i serwisowych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi międzynarodowymi standardami dotyczącymi okablowania strukturalnego. Zapewnia to pełną kompatybilność z osprzętem innych producentów oraz gwarantuje zachowanie parametrów transmisyjnych w długofalowej eksploatacji. Panel spełnia wymagania następujących norm:

• ISO/IEC 11801: Międzynarodowa norma określająca ogólne zasady okablowania strukturalnego.
• EN 50173: Europejski standard definiujący wymagania dla systemów techniki informatycznej.
• EIA/TIA 568-B.2: Amerykański standard określający parametry komponentów dla skrętek nieekranowanych.

Zastosowanie

Panel kat. 5e UTP od securityNET znajduje szerokie zastosowanie w profesjonalnych instalacjach niskoprądowych. Jest idealnym wyborem dla:

• Sieci komputerowych LAN: Jako centralny punkt dystrybucji sygnału w biurach i serwerowniach.
• Systemów monitoringu CCTV IP: Do porządkowania połączeń z kamer cyfrowych w rejestratorach NVR.
• Systemów telefonii IP: Umożliwiając szybkie krosowanie linii telefonicznych do końcówek abonenckich.
• Infrastruktury budynkowej: W miejscach, gdzie nie występują zakłócenia EMI, wymagających ekonomicznego i niezawodnego rozwiązania.

Wskazówki Montażowe

Prawidłowa instalacja panelu jest kluczowa dla zachowania parametrów kategorii 5e. Podczas montażu należy pamiętać o następujących zasadach:

• Montaż w szafie: Panel należy przykręcić do szyn rackowych 19" za pomocą standardowych śrub montażowych M6.
• Zarabianie przewodów: Do terminacji kabli na złączach LSA/IDC należy używać dedykowanego noża krosowniczego (wciskacza), co gwarantuje pewny styk elektryczny.
• Zachowanie splotu: Podczas rozszywania skrętki należy dbać o to, aby rozplot par nie był dłuższy niż 13 mm, co minimalizuje przesłuchy zbliżne (NEXT).

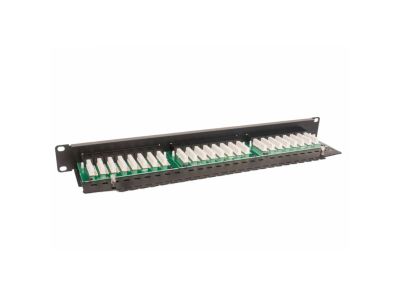

• Organizator kabli: Wykorzystaj dołączoną półkę, aby przymocować każdy kabel z osobna opaską kablową, co zapobiegnie ich przemieszczaniu się podczas ruchu w szafie.

FAQ

1. Czy panel wspiera zasilanie PoE?
Tak, panel kat. 5e UTP może być stosowany w systemach wykorzystujących technologię Power over Ethernet (PoE), o ile parametry prądowe są zgodne ze standardami IEEE dla tej kategorii okablowania.

2. Czy do montażu potrzebuję specjalistycznych narzędzi?
Do osadzenia żył w złączach szczelinowych niezbędne jest narzędzie uderzeniowe typu KRONE (nóż krosowniczy). Do montażu w szafie rack wymagany jest standardowy zestaw śrub M6.

3. Czy panel posiada oznaczenia kolorystyczne?
Tak, złącza IDC posiadają czytelne oznaczenia kolorystyczne zgodne ze standardami T568A oraz T568B, co ułatwia poprawną instalację i eliminuje błędy przy krosowaniu.
