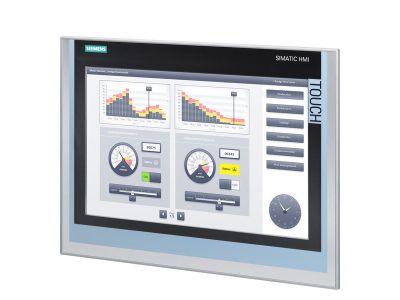

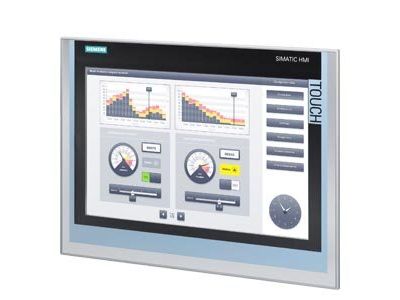

Panel dotykowy, SIMATIC TP1500, 15-calowy panoramiczny wyświetlacz tft, 16 mln kolorów | 6AV2124-0QC02-0AX1 Siemens

Alternatywny kod produktu: 6AV21240QC020AX1

Opis i Kluczowe Cechy

Panel dotykowy SIMATIC TP1500 Comfort (symbol 6AV2124-0QC02-0AX1) to zaawansowane urządzenie HMI z 15-calowym panoramicznym wyświetlaczem TFT o 16 milionach kolorów. Zaprojektowany do realizacji wymagających zadań wizualizacyjnych na poziomie maszyny, oferuje 24 MB pamięci konfiguracyjnej oraz interfejsy PROFINET i MPI/PROFIBUS DP. Dzięki odporności na temperaturę otoczenia do 50°C (z możliwością pracy do 55°C przy ograniczeniach) sprawdza się w trudnych warunkach przemysłowych.

• 15-calowy panoramiczny wyświetlacz TFT, 16 mln kolorów: Doskonała czytelność i jakość obrazu nawet w zmiennym oświetleniu hal produkcyjnych, ułatwia odczyt danych i obsługę interfejsu.
• Interfejs PROFINET i MPI/PROFIBUS DP: Elastyczna komunikacja z szeroką gamą sterowników PLC oraz systemami automatyki, zapewnia szybką wymianę danych i łatwą integrację.
• 24 MB pamięci konfiguracyjnej: Wystarczająca przestrzeń do tworzenia rozbudowanych ekranów synoptycznych, animacji i logiki aplikacji bez kompromisów.
• System operacyjny WEC 2013: Stabilne i sprawdzone środowisko pracy dla aplikacji wizualizacyjnych, zapewnia długotrwałe wsparcie i bezpieczeństwo.
• Zakres temperatury otoczenia do 50°C (do 55°C z ograniczeniami): Niezawodna praca w wymagających warunkach przemysłowych, np. w pobliżu maszyn generujących ciepło.

Zgodność z Normami

Panel SIMATIC TP1500 Comfort jest zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE, co potwierdza jego bezpieczeństwo i zgodność z wymaganiami rynku UE. Szczegółowe informacje o spełnianych normach znajdują się w dokumentacji technicznej producenta.

Zastosowanie

Panel dotykowy SIMATIC TP1500 Comfort przeznaczony jest do realizacji zadań wizualizacyjnych na poziomie maszyny w przemyśle produkcyjnym i automatyce. Dzięki wszechstronnym interfejsom komunikacyjnym i dużej pamięci konfiguracyjnej znajduje zastosowanie w wielu scenariuszach.

• Sterowanie i monitorowanie maszyn produkcyjnych – intuicyjny interfejs dotykowy umożliwia operatorom szybkie wprowadzanie parametrów i odczyt stanu urządzeń.
• Wizualizacja linii technologicznych – wyświetlanie schematów procesów, trendów i alarmów w czasie rzeczywistym.
• Interfejs człowiek-maszyna (HMI) w systemach pakowania, transportu i magazynowania – integracja z PLC przez PROFINET lub PROFIBUS.
• Zastosowania w środowiskach o podwyższonej temperaturze – panel odporny na temperatury do 50°C (z możliwością pracy do 55°C przy ograniczeniach).

Wskazówki Montażowe

Montaż panelu SIMATIC TP1500 Comfort powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną producenta. Przed rozpoczęciem prac należy bezwzględnie odłączyć zasilanie. Panel przeznaczony jest do montażu w wycięciu szafy sterowniczej – wymagane jest użycie odpowiednich uszczelek i elementów mocujących. Przekroje przewodów oraz momenty dokręcania zacisków należy dobrać zgodnie z zaleceniami Siemens, aby zapewnić niezawodne połączenie elektryczne i mechaniczną stabilność.

FAQ

• Jaka jest maksymalna temperatura otoczenia dla panelu? Panel SIMATIC TP1500 Comfort może pracować w temperaturze otoczenia do 50°C, a przy ograniczeniach (np. obniżenie jasności wyświetlacza) do 55°C.
• Jakie interfejsy komunikacyjne posiada panel? Panel wyposażony jest w interfejs PROFINET oraz MPI/PROFIBUS DP, co umożliwia komunikację z wieloma rodzinami sterowników Siemens i innych producentów.
• Od jakiej wersji oprogramowania WinCC można konfigurować ten panel? Panel konfiguruje się od wersji WinCC Comfort V14 SP1 z odpowiednim pakietem HSP (Hardware Support Package).
