Panel dotykowy S54 Touch, 2 moduły, 2 pola dotykowe poziome + 1 otwór na osprzęt S54, biała perła | DSTR220/70 Kontakt Simon

Alternatywny kod produktu: WMDZ-01109S-070

Opis i Kluczowe Cechy

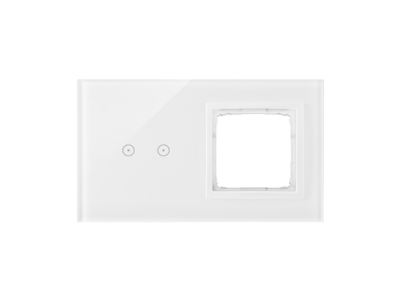

Panel dotykowy S54 Touch o symbolu DSTR220/70 to nowoczesne urządzenie sterujące przeznaczone do montażu w rozdzielnicach modułowych. Zajmuje 2 moduły na szynie DIN, oferuje 2 niezależne pola dotykowe poziome oraz 1 otwór przystosowany do montażu osprzętu z serii S54 (np. przyciski, przełączniki, sygnalizatory). Biała perłowa obudowa zapewnia estetyczny wygląd, a konstrukcja dotykowa eliminuje elementy mechaniczne, co zwiększa trwałość w codziennej eksploatacji.

• 2 moduły na szynie DIN: kompaktowa budowa pozwala zaoszczędzić miejsce w rozdzielnicy, ułatwiając integrację z inną aparaturą modułową.
• 2 pola dotykowe poziome: intuicyjne sterowanie dwoma niezależnymi obwodami – idealne do załączania oświetlenia, rolet lub wysyłania impulsów do styczników.
• 1 otwór na osprzęt S54: możliwość rozbudowy panelu o dodatkowy element (np. przycisk, pokrętło, sygnalizator LED) z tej samej serii, co zwiększa funkcjonalność bez konieczności stosowania dodatkowych modułów.
• Technologia dotykowa bez elementów ruchomych: wyższa odporność na zużycie mechaniczne i zabrudzenia, w porównaniu z klasycznymi przyciskami mechanicznymi.
• Biała perła – kolor obudowy: neutralny, elegancki odcień pasujący do większości wnętrz i rozdzielnic, łatwy w utrzymaniu czystości.

Zgodność z Normami

Panel dotykowy S54 Touch zaprojektowano zgodnie z obowiązującymi normami europejskimi oraz standardem DIN. Produkt posiada oznaczenie CE, co potwierdza zgodność z wymaganiami dyrektyw bezpieczeństwa i kompatybilności elektromagnetycznej. Montaż i użytkowanie zgodnie z instrukcją producenta gwarantują bezpieczną pracę w instalacjach budynkowych.

Zastosowanie

Panel S54 Touch znajduje zastosowanie w nowoczesnych instalacjach automatyki budynkowej, gdzie wymagana jest ergonomiczna i estetyczna powierzchnia sterownicza. Dzięki możliwości rozbudowy o osprzęt S54 sprawdza się zarówno jako element podstawowej kontroli, jak i część rozbudowanego systemu sterowania.

• Sterowanie oświetleniem w strefach biurowych, hotelowych i mieszkalnych – włączanie/wyłączanie lub ściemnianie (w zależności od podłączonego osprzętu).
• Wysyłanie impulsów sterujących do styczników, przekaźników lub modułów PLC – realizacja zaawansowanej logiki sterowania (np. sekwencje, czasówki).
• Sterowanie roletami i żaluzjami – krótki dotyk do podnoszenia/opuszczania, długi dotyk do zatrzymania (wymaga dedykowanego osprzętu lub sterownika).
• Panel operatorski w szafach sterowniczych małych instalacji automatyki – zastępuje zestawy przycisków mechanicznych, zapewniając nowoczesny wygląd i łatwy dostęp.

Wskazówki Montażowe

Montaż panelu dotykowego S54 Touch może być przeprowadzony wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP do 1 kV. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie zasilające w rozdzielnicy. Urządzenie montuje się na szynie TH35 (DIN) w standardowej rozdzielnicy modułowej. Przekrój przewodów podłączeniowych należy dobrać zgodnie z obciążalnością styków (dane techniczne w dokumentacji produktu). Moment dokręcania śrub zacisków musi być zgodny z wartościami podanymi w dołączonej instrukcji – zbyt słabe dokręcenie grozi przegrzaniem, a zbyt mocne – uszkodzeniem obudowy. Po zakończeniu montażu sprawdzić działanie pól dotykowych przed załączeniem napięcia.

FAQ

• Czy panel S54 Touch ma podświetlenie pól dotykowych? Producent nie podaje informacji o podświetleniu. W modelu podstawowym pola dotykowe nie są aktywne optycznie – działanie sygnalizuje ewentualny podłączony osprzęt zewnętrzny (np. sygnalizator LED w otworze S54).
• Jaki stopień ochrony ma ten panel? Dokumentacja nie precyzuje stopnia ochrony. Dla aparatury modułowej montowanej wewnątrz rozdzielnicy standardowo przyjmuje się IP20. Jeśli panel ma być używany w trudniejszych warunkach (wilgoć, kurz), należy umieścić go w obudowie o odpowiednim stopniu ochrony.
• Czy mogę podłączyć obciążenie bezpośrednio do panelu? Panel S54 Touch jest urządzeniem sterującym (styki przystosowane do sygnałów sterowniczych). Do bezpośredniego załączania odbiorników o większym prądzie (np. oświetlenie 230 V / 10 A) wymagany jest zewnętrzny stycznik lub przekaźnik. Szczegółowe parametry styków znajdziesz w karcie katalogowej produktu.
