Panel dotykowy S54, 3 moduły, 1 pole dotykowe + 1 pole dotykowe + 4 pola dotykowe, biała perła | DSTR3114/70 Kontakt Simon

Rzeczywisty produkt może się różnić od pokazanego na zdjęciu
Producent
Kontakt Simon
Kod
1208664
EAN
5902787865948
Kod Producenta
DSTR3114/70

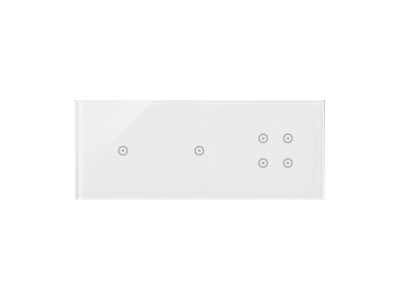

Panel dotykowy S54, 3 moduły, 1 pole dotykowe + 1 pole dotykowe + 4 pola dotykowe, biała perła

Informacja o Produkcie

Do pobrania

Informacja o Produkcie

Alternatywny kod produktu: WMDZ-01145S-070

Opis i Kluczowe Cechy

Panel dotykowy S54 (symbol DSTR3114/70) to modułowe urządzenie sterownicze w kolorze białym perła, zaprojektowane do montażu w rozdzielnicach i szafach sterowniczych. Składa się z 3 modułów, w których znajdują się łącznie 6 pól dotykowych (1+1+4). Przeznaczony do precyzyjnego sterowania i sygnalizacji w instalacjach elektrycznych oraz systemach automatyki.

  • 3 moduły konstrukcyjne: Umożliwiają elastyczne dopasowanie do standardowych rozmiarów rozdzielnic, zgodnie z normami aparatury modułowej.
  • 6 pól dotykowych (1+1+4): Pozwalają na indywidualne przypisanie funkcji sterowniczych (np. włącz/wyłącz, regulacja, sygnalizacja stanu) do każdego pola.
  • Kolor biały perła: Estetyczne i neutralne wykończenie, które harmonizuje z większością aparatury i obudów instalacyjnych.
  • Modułowa budowa: Ułatwia montaż, wymianę i konfigurację – każdy moduł działa niezależnie, co pozwala na skalowalność systemu sterowania.
  • Zastosowanie w szafach sterowniczych: Idealny do systemów automatyki przemysłowej, sterowania oświetleniem, wentylacją lub innymi procesami technologicznymi.

Zgodność z Normami

Panel spełnia wymagania norm europejskich dotyczących aparatury modułowej i bezpieczeństwa instalacji elektrycznych. Został zaprojektowany zgodnie z dyrektywami UE i posiada oznakowanie CE, co potwierdza jego zgodność z obowiązującymi standardami.

Zastosowanie

Panel dotykowy S54 znajduje szerokie zastosowanie w instalacjach sterowniczych, gdzie wymagana jest precyzyjna sygnalizacja i sterowanie procesami technologicznymi.

  • Sterowanie oświetleniem w budynkach biurowych, halach produkcyjnych lub systemach inteligentnego domu.
  • Zarządzanie wentylacją, klimatyzacją lub ogrzewaniem w pomieszczeniach przemysłowych i komercyjnych.
  • Sygnałizacja stanu pracy maszyn i urządzeń w liniach produkcyjnych (np. START/STOP, awaria, gotowość).
  • Indywidualne przypisanie funkcji do każdego pola dotykowego – elastyczność w konfiguracji systemów sterowania.

Wskazówki Montażowe

Montaż panelu powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia w obwodzie. Panel montować w standardowej szynie 35 mm (DIN) za pomocą zatrzasków. Upewnić się, że wszystkie moduły są prawidłowo zamocowane i styki elektryczne są pewnie połączone. Przed uruchomieniem sprawdzić poprawność podłączenia i zgodność z dokumentacją projektową.

FAQ

  • Czy panel wymaga dodatkowego zasilania? Panel dotykowy S54 jest urządzeniem pasywnym – nie wymaga zasilania do działania jako element sygnalizacyjny. W przypadku zastosowania w systemach zintegrowanych (np. PLC), konieczne jest podłączenie do odpowiedniego modułu sterującego.
  • Jakie jest maksymalne obciążenie pól dotykowych? Dane dotyczące maksymalnego obciążenia nie zostały określone w dostępnych informacjach. Zaleca się stosowanie zewnętrznych przekaźników lub modułów sterujących, jeśli panel ma być wykorzystany do bezpośredniego załączania odbiorników.
  • Czy panel jest kompatybilny z innymi urządzeniami modułowymi? Tak – dzięki standardowej konstrukcji modułowej (3 moduły) i szynie DIN, panel jest w pełni kompatybilny z innymi aparatami modułowymi tej samej klasy.

  • Producent Kontakt Simon
  • Wymiary 0.123m x 0.04m x 0.28m
  • Seria producenta Simon 54 Touch
Plakietka/klawisz do osprzętu elektroinstalacyjnego
  • Model Sterowanie dotykowe
  • Nadruk/symbol Inne oznaczenia
  • Sposób mocowania Zatrzask
  • Okienko kontrolki świetlnej Nie
  • Materiał Szkło
  • Bezhalogenowe Tak
  • Zabezpieczenie powierzchni Stan surowy
  • Wykończenie powierzchni Błyszczący
  • Kolor Biały
  • Z miejscem na etykietę/opis Nie
  • Z wymiennymi soczewkami/symbolami Nie
  • Stopień ochrony (IP) IP20
