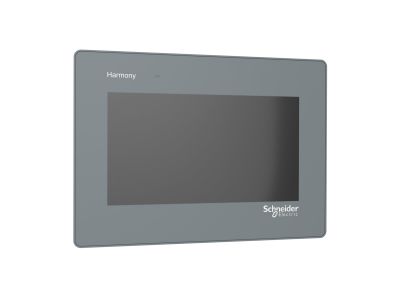

Panel dotykowy HMI 7W Easy Serial model | HMIET6401 Schneider Electric

Opis i Kluczowe Cechy

Panel dotykowy HMI 7W Easy Serial to zaawansowany interfejs człowiek-maszyna o przekątnej 7 cali, zaprojektowany do sterowania urządzeniami przemysłowymi. Wyposażony w wyświetlacz rezystancyjny o rozdzielczości WVGA 800 × 480 pikseli i paletę 16 milionów kolorów, zapewnia wyrazisty i czytelny obraz. Wysokowydajny procesor ARM Cortex-A8 o częstotliwości 800 MHz oraz 256 MB pamięci RAM gwarantują płynne działanie aplikacji. Stopień ochrony IP65F chroni elektronikę przed pyłem i strumieniem wody.

• Wyświetlacz 7" WVGA 800×480 z 16M kolorami: Idealna czytelność nawet przy silnym oświetleniu, umożliwia wyświetlanie szczegółowych interfejsów operatorskich.
• Procesor ARM Cortex-A8 800 MHz, 256 MB RAM: Wysoka wydajność obliczeniowa i stabilność pracy w aplikacjach sterujących.
• Komunikacja COM1 (RS-232C) i COM2 (RS-422/485): Kompatybilność z szeroką gamą urządzeń przemysłowych, takich jak falowniki, moduły I/O czy sterowniki PLC.
• Port USB 2.0 Micro-B: Możliwość podłączenia pamięci masowej, programowania lub aktualizacji oprogramowania.
• Stopień ochrony IP65F: Odporność na pył i strumień wody pionowego – niezawodna praca nawet w trudnych warunkach środowiskowych.

Zgodność z Normami

Panel HMI 7W Easy Serial spełnia wymagania norm bezpieczeństwa i kompatybilności elektromagnetycznej, w tym EN 61000-6-4, EN 61000-6-2 oraz EN 61131-2. Posiada certyfifikaty UL 61010-2-201, CSA C22.2 nr 61010-2-201, a także oznaczenia CE, KC, EAC i China RoHS. Deklaracja zgodności REACH potwierdza bezpieczeństwo użytkowania.

Zastosowanie

Panel dotykowy HMI 7W Easy Serial znajduje szerokie zastosowanie w systemach sterowania przemysłowego, gdzie wymagana jest intuicyjna obsługa i niezawodność.

• Sterowanie maszynami pakującymi – interfejsy do wizualizacji procesów i wprowadzania parametrów.
• Systemy HVAC – monitorowanie i regulacja parametrów klimatyzacji, wentylacji i ogrzewania.
• Pompy i układy hydrauliczne – wizualizacja stanu pracy, alarmów i parametrów eksploatacyjnych.
• Obrabiarki CNC – interfejsy operatorskie do programowania i kontroli procesów obróbczych.
• Elektronika przemysłowa – panele sterujące w liniach produkcyjnych i automatyce.

Wskazówki Montażowe

Montaż panelu powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Panel należy zamontować w dedykowanym otworze w szafie sterowniczej, zabezpieczając go czterema lub sześcioma wkrętami mocującymi (w zależności od rozmiaru ekranu). Po podłączeniu zasilania i sygnałów komunikacyjnych zaleca się kalibrację ekranu dotykowego. Urządzenie należy umieścić w miejscu osłoniętym przed bezpośrednim działaniem promieni słonecznych i źródeł ciepła. Stopień ochrony IP65F wymaga zachowania minimalnych odstępów montażowych dla prawidłowej cyrkulacji powietrza.

FAQ

• Czy panel HMI 7W obsługuje sieć Ethernet? Port Ethernet nie został wymieniony w podanych danych produktu. Sprawdź dokumentację techniczną w celu potwierdzenia specyfikacji.
• Jakie oprogramowanie służy do programowania panelu? Panel współpracuje z oprogramowaniem Vijeo Designer Basic, które zapewnia intuicyjną obsługę i konfigurację interfejsu użytkownika.
• Jaki jest zakres temperatur pracy panelu? Dokładny zakres temperatury pracy nie został podany w danych produktu. Zaleca się stosowanie w środowiskach zgodnych z normą EN 61131-2.
