Panel dotykowy HMI 7W Easy Ethernet model | HMIET6400 Schneider Electric

Przejdź na koniec galerii

Przejdź na początek galerii

Rzeczywisty produkt może się różnić od pokazanego na zdjęciu

Producent

Schneider Electric

Kod

1874575

EAN

3606481033451

Kod Producenta

HMIET6400

Panel dotykowy HMI 7W Easy Ethernet model

Informacja o Produkcie

Opis i Kluczowe Cechy

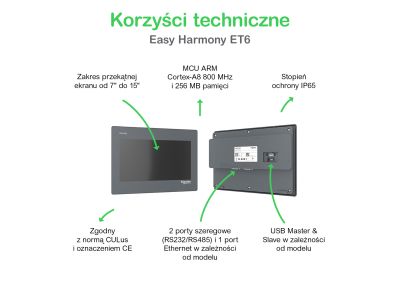

Panel dotykowy HMI 7W Easy Ethernet to interfejs sterowania dostępny w rozmiarze 7 cali, wyposażony w ekran o wysokiej rozdzielczości 800 x 480 pikseli (WVGA) z 16 milionami kolorów. Sterowanie odbywa się za pomocą ekranu dotykowego, zapewniając intuicyjną obsługę. Przeznaczony do współpracy z oprogramowaniem Vijeo Designer Basic, które umożliwia szybkie tworzenie aplikacji sterujących. Zintegrowane porty komunikacyjne (Ethernet, 2x COM, 2x USB) pozwalają na elastyczne podłączenie do systemów automatyki i sterowników PLC.

Ekran 7" z 16 mln kolorów i rozdzielczością 800x480px: Wysoka jakość wizualna, czytelne wyświetlanie informacji i graficznych interfejsów użytkownika.
Procesor ARM Cortex-A8 800 MHz i 256 MB pamięci: Zapewnia płynne działanie aplikacji sterujących i szybkie przetwarzanie danych.
Port Ethernet + 2x COM + 2x USB: Komunikacja z systemami automatyki, programowanie, pobieranie danych i podłączenie urządzeń peryferyjnych.
Stopień ochrony IP65F: Odporność na pył i strumień wody z każdej strony – idealny do maszyn przemysłowych i trudnych warunków pracy.
Oprogramowanie Vijeo Designer Basic: Intuicyjne narzędzie do projektowania interfejsów HMI z gotowymi szablonami i funkcjami wizualizacji.

Zgodność z Normami

Panel HMI 7W Easy Ethernet spełnia wymagania norm bezpieczeństwa i kompatybilności elektromagnetycznej, w tym EN 61000-6-4, EN 61000-6-2, EN 61131-2, UL 61010-2-201, CSA C22.2 No 61010-2-201. Posiada certyfikaty CE, UL, KC, EAC oraz zgodność z China RoHS i REACH.

Zastosowanie

Panel dotykowy HMI 7W Easy Ethernet znajduje zastosowanie jako interfejs sterowania w różnych gałęziach przemysłu, gdzie wymagana jest precyzyjna wizualizacja i obsługa procesów.

Sterowanie maszynami pakującymi i procesami pakowania – intuicyjna obsługa i wizualizacja parametrów.
Systemy HVAC i klimatyzacji – monitorowanie stanu urządzeń i regulacja parametrów pracy.
Pompy i systemy pompowe – zdalne sterowanie i diagnostyka stanu pracy.
Elektronika przemysłowa i obrabiarki CNC – integracja z systemami sterowania i wizualizacja danych procesowych.

Wskazówki Montażowe

Montaż panelu powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Panel należy zamontować w odpowiednim otworze o wymiarach dostosowanych do konstrukcji obudowy, zabezpieczając go za pomocą 4 lub 6 śrub mocujących (w zależności od rozmiaru ekranu). Przed podłączeniem zasilania należy upewnić się, że wszystkie połączenia komunikacyjne (Ethernet, COM, USB) są prawidłowo skonfigurowane. Podczas montażu zachować ostrożność, aby nie uszkodzić ekranu dotykowego. Po zamontowaniu zaleca się kalibrację ekranu dotykowego zgodnie z instrukcją producenta.

FAQ

Czy panel HMI 7W obsługuje protokoły przemysłowe? Tak, obsługuje standardowe protokoły komunikacyjne (Modbus TCP/RTU, Ethernet/IP) poprzez port Ethernet i porty szeregowe COM1/COM2.
Jaki system operacyjny jest wymagany do pracy z oprogramowaniem Vijeo Designer Basic? Oprogramowanie Vijeo Designer Basic działa pod systemem Windows. Dokładne wymagania systemowe znajdują się w dokumentacji oprogramowania.
Czy panel jest odporny na wibracje? Stopień ochrony IP65F zapewnia ochronę przed pyłem i strumieniem wody, jednak odporność na wibracje zależy od konstrukcji maszyny, w której jest montowany. Zaleca się stosowanie odpowiednich amortyzatorów w miejscach narażonych na silne drgania.
