Panel dotykowy HMI 12W Easy Ethernet model | HMIET6600 Schneider Electric

Opis i Kluczowe Cechy

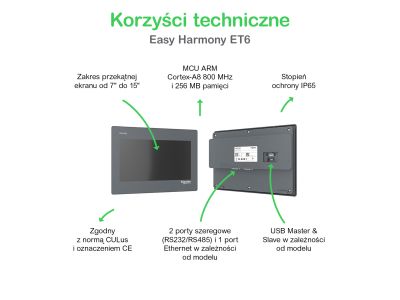

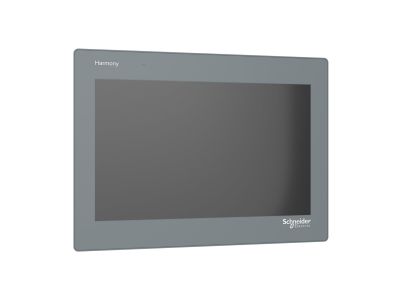

Panel dotykowy HMI 12W Easy Ethernet model to zaawansowane urządzenie interfejsowe dla przemysłu, wyposażone w 12,1-calowy ekran o wysokiej rozdzielczości 1280 x 800 pikseli (WXGA) i paletę 16 milionów kolorów. Zasilany przez oprogramowanie Vijeo Designer Basic, zapewnia intuicyjną obsługę i elastyczność konfiguracji. Stopień ochrony IP65F chroni przed kurzem i strumieniami wody z dowolnego kierunku.

• Ekran 12,1 cala, 16 mln kolorów, WXGA: Wysoka rozdzielczość i kolorystyka ułatwiają czytelne wyświetlanie danych procesowych i grafik wizualizacyjnych.
• Port Ethernet + 2 porty szeregowe (RS-232C, RS-422/485): Komunikacja z urządzeniami nadrzędnymi (PLC, falownikami) oraz integracja z sieciami przemysłowymi.
• 2 porty USB (typ A i Micro-B): Możliwość podłączania pamięci zewnętrznych, aktualizacji oprogramowania oraz komunikacji z dodatkowymi urządzeniami peryferyjnymi.
• Procesor ARM Cortex-A8 800 MHz, pamięć 512 MB (256 MB RAM + 256 MB Flash): Szybkie przetwarzanie danych i stabilna praca aplikacji HMI.
• Stopień ochrony IP65F: Odporność na kurz i strumienie wody z dowolnej strony, odpowiedni do montażu na zewnątrz lub w trudnych warunkach przemysłowych.

Zgodność z Normami

Panel spełnia wymogi norm europejskich EN 61000-6-4, EN 61000-6-2, EN 61131-2 oraz standardów UL 61010-2-201, CSA C22.2 nr 61010-2-201. Posiada certyfaki UL, CE, KC, EAC oraz deklarację zgodności z China RoHS i REACH.

Zastosowanie

Panel dotykowy HMI 12W Easy Ethernet model przeznaczony jest do wizualizacji i sterowania procesami przemysłowymi w różnych sektorach.

• Automatyka pakowania i sortowania – monitorowanie parametrów maszyn i interakcja z operatorem.
• Systemy HVAC i klimatyzacji – zdalne sterowanie temperaturą, wilgotnością i przepływem powietrza.
• Pompy i układy hydrauliczne – wizualizacja ciśnień, wydajności i stanów awaryjnych.
• Obrabiarki CNC i centra obróbcze – interfejs dla programów NC oraz diagnostyka stanu narzędzi.
• Elektronika i produkcja akumulatorów – monitorowanie parametrów ogniw i procesów ładowania.

Wskazówki Montażowe

Montaż panelu powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją producenta. Panel przeznaczony jest do montażu panelowego z użyciem 4 lub 6 wkrętów mocujących (w zależności od wielkości ekranu). Wymagane jest zapewnienie odpowiedniej wentylacji i ochrony przed wilgocią zgodnie z klasą IP65F. Przed podłączeniem należy upewnić się, że zasilanie jest zgodne z wymaganiami urządzenia. Wszystkie połączenia komunikacyjne (Ethernet, RS-232C/422/485, USB) powinny być wykonane zgodnie z zaleceniami producenta.

FAQ

• Jakie oprogramowanie służy do programowania panelu? Panel sterowany jest przez oprogramowanie Vijeo Designer Basic, które umożliwia tworzenie interfejsów użytkownika, konfigurację połączeń i wizualizację danych procesowych.
• Czy panel obsługuje zewnętrzne urządzenia peryferyjne? Tak – dzięki dwóm portom USB (typ A i Micro-B) możliwe jest podłączenie pamięci zewnętrznych, drukarek, klawiatur lub innych urządzeń zgodnych z USB 2.0.
• Jaki jest stopień ochrony IP65F? IP65F oznacza całkowitą ochronę przed pyłem oraz odporność na strumienie wody z dowolnego kierunku – idealny do zastosowań w warunkach przemysłowych narażonych na wilgoć i zanieczyszczenia.
