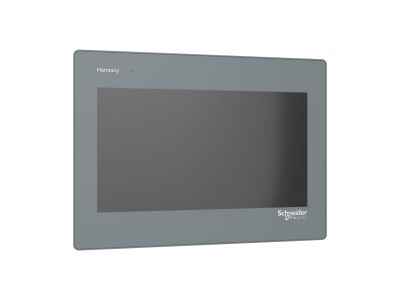

Rzeczywisty produkt może się różnić od pokazanego na zdjęciu

Producent

Schneider Electric

Kod

1874574

EAN

3606481033444

Kod Producenta

HMIET6501

Panel dotykowy HMI 10W Easy Serial model

Informacja o Produkcie

Opis i Kluczowe Cechy

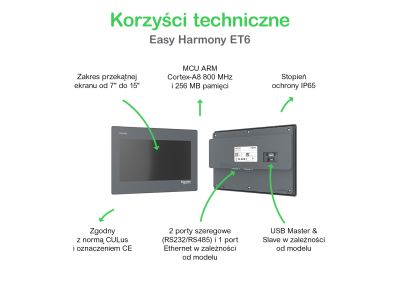

Panel dotykowy HMI 10W Easy Serial to interfejs sterowania dedykowany do współpracy z systemami automatyki przemysłowej. Wyposażony w ekran o przekątnej 10,1 cala o rozdzielczości SVGA (1024 x 600 pikseli) z odwzorowaniem 16 milionów kolorów, zapewnia czytelny i precyzyjny interfejs użytkownika. Wysoka wydajność procesora ARM Cortex-A8 800 MHz oraz 256 MB pamięci umożliwiają płynną pracę aplikacji przemysłowych. Stopień ochrony IP65F chroni urządzenie przed pyłem i strumieniem wody od strony panelu.

Ekran 10,1" 16M kolorów: Wysoka rozdzielczość SVGA (1024x600) zapewnia czytelny interfejs graficzny z bogatą paletą barw, idealny do wizualizacji danych procesowych.
Procesor ARM Cortex-A8 800 MHz: Wydajne przetwarzanie danych w czasie rzeczywistym, odpowiednie do aplikacji sterujących i monitoringu.
Porty komunikacyjne COM1 (RS-232C) i COM2 (RS-422/485): Kompatybilność z szeroką gamą urządzeń przemysłowych i systemów nadrzędnych.
Port USB 2.0 Micro-B: Umożliwia programowanie, aktualizację oprogramowania oraz podłączenie urządzeń peryferyjnych.
Stopień ochrony IP65F: Odporność na pyły i strumienie wody od strony panelu – zalecany do montażu w szafach sterowniczych na halach produkcyjnych.

Zgodność z Normami

Panel spełnia wymagania norm bezpieczeństwa i kompatybilności elektromagnetycznej dla urządzeń przemysłowych: EN 61000-6-4 (emisja zakłóceń), EN 61000-6-2 (odporność na zakłócenia), EN 61131-2 (sterowniki programowalne). Posiada certyfikaty UL 61010-2-201, CSA C22.2 nr 61010-2-201, CE, KC, EAC oraz China RoHS i REACH.

Zastosowanie

Panel HMI 10W Easy Serial przeznaczony jest do wizualizacji i kontroli procesów przemysłowych w różnych branżach.

Systemy pakowania i sortowania – monitorowanie parametrów pracy maszyn i jakości produktów.
Instalacje HVAC – sterowanie klimatyzacją, wentylacją i ogrzewaniem w budynkach przemysłowych.
Pompy i układy hydrauliczne – wizualizacja ciśnień, przepływów i stanów awaryjnych.
Obróbka materiałów i obrabiarki CNC – interfejs do programowania i kontroli parametrów obróbczych.
Systemy magazynowe i logistyczne – monitorowanie stanu magazynów, lokalizacji towarów i stanów magazynowych.

Wskazówki Montażowe

Montaż panelu powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP w zakresie instalacji urządzeń elektronicznych. Panel montowany jest panelowo za pomocą 4 lub 6 wkrętów mocujących (ilość zależy od wymiarów ekranu). Przed montażem upewnić się, że szafa sterownicza posiada odpowiednią przestrzeń montażową i wentylację. Podczas podłączania kabli komunikacyjnych i zasilających należy zachować odpowiednią kolejność połączeń i zabezpieczyć je przed przypadkowym odłączeniem. Stopień ochrony IP65F dotyczy wyłącznie strony panelu – obudowa szafy musi zapewniać odpowiednią ochronę dla części tylnej.

FAQ

Czy panel wymaga zasilania zewnętrznego? Tak, panel wymaga zasilania zewnętrznego zgodnego z jego specyfikacją napięciową (szczegóły w dokumentacji technicznej).
Jakie oprogramowanie jest wymagane do programowania panelu? Obsługa panelu odbywa się poprzez oprogramowanie Vijeo Designer Basic, które umożliwia tworzenie interfejsów graficznych i programowanie logiki sterowania.
Czy panel jest kompatybilny z systemami nadrzędnymi? Tak, dzięki portom COM1 (RS-232C) i COM2 (RS-422/485) panel może komunikować się z szeroką gamą sterowników PLC i innych urządzeń przemysłowych.
