Panel dotykowy HMI 10W Easy Ethernet model | HMIET6500 Schneider Electric

Opis i Kluczowe Cechy

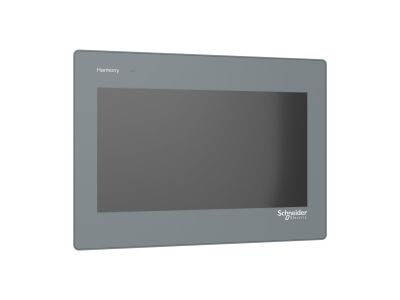

Panel dotykowy HMI 10W Easy Ethernet to zaawansowany interfejs człowiek-maszyna zaprojektowany do sterowania i monitorowania urządzeń przemysłowych. Wyposażony w ekran o przekątnej 10,1 cala z rozdzielczością 1024 x 600 pikseli (SVGA) i paletą 16 milionów kolorów, zapewnia czytelny obraz nawet w trudnych warunkach oświetleniowych. Wysokowydajny procesor ARM Cortex-A8 800 MHz oraz pamięć systemowa i aplikacyjna 256 MB gwarantują płynne działanie interfejsu. Obsługa portów Ethernet, COM1 (RS-232C), COM2 (RS-422/485) oraz dwóch portów USB 2.0 (typ A i Micro-B) umożliwia elastyczne połączenie z różnymi systemami sterowania.

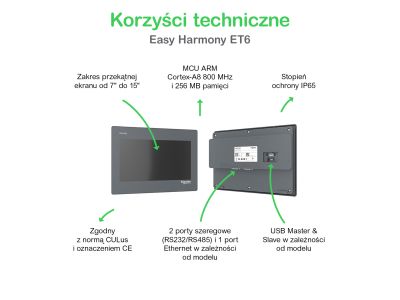

• Ekran 10,1" o wysokiej rozdzielczości: Jasny, kontrastowy obraz o rozdzielczości 1024 x 600 pikseli i 16 milionach kolorów, zapewniający doskonałą czytelność nawet przy silnym oświetleniu.
• Procesor ARM Cortex-A8 800 MHz: Gwarantuje szybkie przetwarzanie danych i responsywność interfejsu użytkownika, nawet przy złożonych aplikacjach wizualnych.
• Porty komunikacyjne Ethernet/COM/USB: Szerokie możliwości integracji z systemami sterowania, czujnikami i urządzeniami peryferyjnymi – od łączności sieciowej po klasyczne interfejsy szeregowe.
• Stopień ochrony IP65F: Odporność na pył i strumienie wody z przodu panelu, co umożliwia stosowanie w wymagających środowiskach przemysłowych.
• Zasilanie i pamięć: Pamięć systemowa i aplikacyjna 256 MB oraz 128 KB pamięci nieulotnej zapewniają stabilne działanie i przechowywanie danych.

Zgodność z Normami

Panel HMI 10W Easy Ethernet spełnia wymagania norm dotyczących kompatybilności elektromagnetycznej (EN 61000-6-4, EN 61000-6-2), bezpieczeństwa maszynowego (EN 61131-2) oraz standardów bezpieczeństwa niskonapięciowego (UL 61010-2-201, CSA C22.2 nr 61010-2-201). Posiada certyfikaty CE, UL, KC, EAC oraz zgodność z regulacjami China RoHS i REACH.

Zastosowanie

Panel HMI 10W Easy Ethernet przeznaczony jest do sterowania i monitorowania procesów przemysłowych w różnorodnych gałęziach przemysłu. Jego uniwersalność sprawia, że znajduje zastosowanie w systemach pakowania, klimatyzacji (HVAC), pompach, elektronice, akumulatorniach, obrabiarkach oraz liniach produkcyjnych.

• Sterowanie maszynami pakującymi i pakowalniczymi – monitorowanie parametrów, wizualizacja procesów.
• Systemy klimatyzacji i wentylacji (HVAC) – regulacja parametrów pracy, diagnostyka awarii.
• Pompy i systemy nawadniające – wizualizacja stanu pracy, sterowanie wydajnością.
• Linie produkcyjne i obrabiarki CNC – interfejs operatora dla złożonych procesów produkcyjnych.
• Systemy magazynowe i automatyka budynków – monitorowanie stanu urządzeń i alarmów.

Wskazówki Montażowe

Montaż panelu HMI powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z zaleceniami producenta. Panel należy zamontować w dedykowanym otworze o wymiarach 270,5 x 200,5 mm, zabezpieczając go czterema lub sześcioma wkrętami mocującymi (w zależności od modelu). Przed podłączeniem zasilania i sygnałów należy sprawdzić zgodność napięć zasilających oraz poprawność połączeń komunikacyjnych. Stopień ochrony IP65F wymaga odpowiedniego uszczelnienia panelu w obudowie maszyny. Wszelkie prace konserwacyjne (np. wymiana akumulatora podtrzymującego) należy przeprowadzać przy odłączonym zasilaniu.

FAQ

• Czy panel HMI wymaga zewnętrznego zasilacza? Panel HMI 10W Easy Ethernet zasilany jest bezpośrednio z sieci 24V DC (napięcie zasilania nie zostało podane w danych produktu – sprawdź dokumentację techniczną).
• Jakie oprogramowanie jest wymagane do konfiguracji panelu? Do programowania panelu służy oprogramowanie Vijeo Designer Basic, które umożliwia tworzenie interfejsów użytkownika i programowanie logiki sterowania.
• Czy panel obsługuje wiele języków interfejsu? Obsługa wielojęzyczności zależy od konfiguracji i oprogramowania aplikacyjnego – panel sam w sobie jest urządzeniem wielojęzycznym, jednak ostateczny interfejs zależy od stworzonego projektu w Vijeo Designer.
