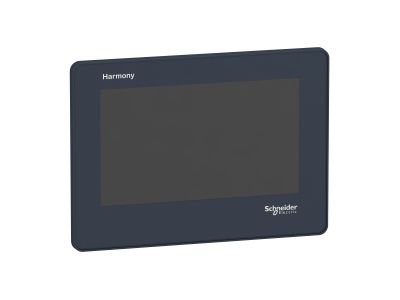

Panel dotykowy 4,3 '' RS232C

Informacja o Produkcie

Opis i Kluczowe Cechy

Panel dotykowy HMISTO705 to kompaktowy interfejs operatorski HMI z serii Magelis STO firmy Schneider Electric. Wyposażony w 4,3-calowy kolorowy wyświetlacz TFT LCD o rozdzielczości 480 x 272 pikseli, zapewnia czytelną prezentację danych w różnych warunkach oświetleniowych. Zasilany napięciem stałym 12–24 V DC, idealnie nadaje się do zastosowań w systemach automatyki przemysłowej i infrastrukturalnej. Szerokość modułu – standardowa dla paneli tej klasy, dopasowana do obudów przemysłowych.

Kolorowy wyświetlacz TFT LCD 4,3'', 480x272 pikseli: Wyraźne, graficzne strony operatorskie ułatwiają nadzorowanie procesów i szybkie rozpoznawanie stanów maszyn.
Zasilanie 12–24 V DC: Elastyczność podłączenia w środowisku niskonapięciowym, typowym dla sterowników PLC i zasilaczy przemysłowych.
Pamięć EPROM 26 MB: Wystarczająca przestrzeń na projekty graficzne, makra i dane konfiguracyjne aplikacji HMI.
Porty: 1 host USB + 1 mini-B USB oraz 1 port RS232C/RS485: Umożliwiają łatwą komunikację z wieloma urządzeniami – od sterowników PLC po systemy SCADA – oraz prosty transfer projektów z komputera.
Kompaktowa konstrukcja Magelis STO: Oszczędność miejsca w szafie sterowniczej przy zachowaniu pełnej funkcjonalności interfejsu operatorskiego.

Zgodność z Normami

Panel HMISTO705 spełnia wymagania dyrektyw Unii Europejskiej dla urządzeń automatyki przemysłowej, posiada oznaczenie CE. Zgodność z obowiązującymi standardami bezpieczeństwa i kompatybilności elektromagnetycznej (EMC) zapewnia niezawodną pracę w środowisku przemysłowym. Producent deklaruje zgodność z normami branżowymi dla urządzeń HMI.

Zastosowanie

Dzięki zintegrowanym interfejsom komunikacyjnym i czytelnemu ekranowi dotykowemu, panel HMISTO705 sprawdza się w wielu obszarach automatyki. Oto typowe scenariusze zastosowań:

Sterowanie i wizualizacja kompaktowych maszyn produkcyjnych – np. pakujących, etykietujących lub montażowych.
Nadzór nad systemami przenoszenia i transportu materiałów – wyświetlanie statusów, alarmów i danych produkcyjnych.
Interfejs operatorski w maszynach dla przemysłu spożywczego, napojów i farmaceutycznego – łatwe czyszczenie i odporność na typowe warunki tych sektorów.
Komunikacja z sterownikami PLC przez RS485 – idealne do prostych systemów automatyki, gdzie wymagany jest jeden panel do nadzoru kilku urządzeń.

Wskazówki Montażowe

Montaż panelu HMISTO705 może być wykonywany wyłącznie przez osoby posiadające kwalifikacje SEP (do 1 kV). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Panel montuje się w wycięciu obudowy zgodnie z instrukcją producenta – wymagane jest zachowanie zalecanych luzów na wentylację. Przewody zasilające i sygnałowe należy podłączać z zachowaniem właściwej polaryzacji (+/-). Do komunikacji użyć kabli ekranowanych zalecanych przez producenta. Nie przekraczać zakresu napięcia zasilania 12–24 V DC. Szczegółowe dane dotyczące momentów dokręcania i przekrojów przewodów znajdują się w dokumentacji technicznej urządzenia.

FAQ

Jakie napięcie zasilania jest wymagane? Panel HMISTO705 pracuje przy zasilaniu napięciem stałym 12–24 V DC. Należy stosować zasilacz przemysłowy o stabilnym napięciu w tym zakresie.
Czy panel obsługuje protokół RS485? Tak, port RS232C/RS485 (wybierany programowo) umożliwia komunikację z urządzeniami korzystającymi z magistrali RS485, np. sterownikami PLC serii Modicon, Siemens, czy innymi urządzeniami automatyki.
Jaka jest pojemność pamięci na projekty? Panel wyposażony jest w 26 MB pamięci EPROM, co pozwala na przechowywanie kilku stron graficznych, makr i konfiguracji typowych dla aplikacji w małych i średnich maszynach.
