Panel dotykowy 4,3'' RS232C/485 | HMISTO715 Schneider Electric

Opis i Kluczowe Cechy

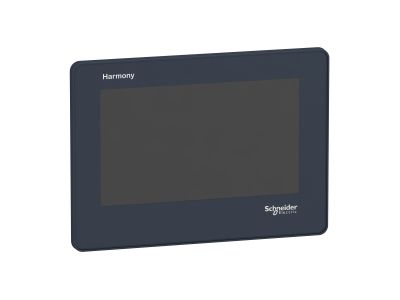

Panel dotykowy Magelis STO HMISTO715 to 4,3-calowy kolorowy interfejs operatorski HMI z wyświetlaczem TFT LCD o rozdzielczości 480×272 pikseli. Zasilany napięciem stałym 12–24 V DC, wyposażony w pamięć EPROM 26 MB oraz porty komunikacyjne USB (host + mini‑B) i RS232C/RS485. Produkt umożliwia tworzenie czytelnych ekranów operatorskich i nadzór nad procesami automatyki w przemyśle.

• Wyświetlacz TFT LCD 4,3'' 480×272: kolorowa wizualizacja danych procesowych z dobrą czytelnością w różnych warunkach oświetleniowych.
• Zasilanie 12–24 V DC: szeroki zakres napięcia umożliwia pracę w typowych instalacjach przemysłowych bez dodatkowych przetwornic.
• Port RS232C/RS485: komunikacja szeregowa z PLC, falownikami i sterownikami – elastyczność w integracji z systemami automatyki.
• Porty USB (host + mini‑B): łatwy transfer danych, aktualizacja oprogramowania i podłączanie urządzeń peryferyjnych.
• Pamięć EPROM 26 MB: wystarczająca przestrzeń na projekty HMI, strony graficzne i aplikacje operatorskie.

Zgodność z Normami

Panel dotykowy Magelis STO spełnia wymagania obowiązujących norm europejskich dotyczących urządzeń automatyki przemysłowej i posiada oznaczenie CE. Montaż oraz użytkowanie należy prowadzić zgodnie z dokumentacją techniczną producenta.

Zastosowanie

Interfejs HMISTO715 został zaprojektowany do wizualizacji, nadzoru i sterowania w różnych gałęziach przemysłu. Sprawdza się w aplikacjach wymagających kompaktowego panelu HMI z komunikacją szeregową.

• Sterowanie i wizualizacja maszyn kompaktowych (np. pakujących, etykietujących).
• Nadzór nad systemami przenoszenia i transportu liniowego.
• Interfejs operatorski w maszynach dla przemysłu spożywczego i napojów.
• Komunikacja z PLC i sterownikami w przemyśle farmaceutycznym.

Wskazówki Montażowe

Montaż panelu dotykowego musi być wykonywany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z instrukcją producenta. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilania. Wycięcie montażowe w obudowie wykonać według wymiarów podanych w dokumentacji. Przewody zasilające i komunikacyjne dobrać do prądu i napięcia zgodnie z obowiązującymi przepisami.

FAQ

• Czy panel jest podświetlany (LED)? Wyświetlacz TFT LCD posiada podświetlenie – szczegółowe informacje o typie i trwałości podświetlenia znajdują się w specyfikacji producenta.
• Jaki stopień ochrony (IP) ma ten panel? W dostarczonych danych nie podano stopnia ochrony. Zalecamy sprawdzenie dokumentacji technicznej, ponieważ IP zależy od obudowy i warunków montażu.
• Czy port RS232 i RS485 są oddzielne? Panel posiada jeden port szeregowy obsługujący RS232C lub RS485 (konfigurowalny w oprogramowaniu). Należy wybrać odpowiedni protokół przed uruchomieniem.
