Panel dotykowy 4,3'' Ethernet | HMISTO735 Schneider Electric

Opis i Kluczowe Cechy

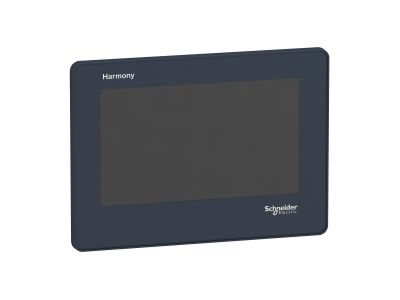

Panel dotykowy HMISTO735 z serii Magelis STO to kompaktowy interfejs operatorski HMI o przekątnej 4,3 cala, wyposażony w kolorowy wyświetlacz TFT LCD o rozdzielczości 480 x 272 pikseli. Zasilany napięciem 12–24 V DC, oferuje 26 MB pamięci EPROM na aplikacje oraz porty USB (host + mini-B) i Ethernet TCP/IP. Dzięki temu zapewnia szybką komunikację z systemami automatyki oraz czytelną wizualizację procesów.

• 4,3-calowy wyświetlacz TFT LCD 480 × 272: Oferuje wyraźny, kolorowy obraz graficzny, co ułatwia intuicyjne monitorowanie i sterowanie maszynami.
• Zasilanie 12–24 V DC: Umożliwia łatwą integrację z typowymi instalacjami przemysłowymi bez potrzeby stosowania dodatkowych konwerterów napięcia.
• Pamięć EPROM 26 MB: Zapewnia wystarczającą przestrzeń na wizualizacje, alarmy i logi danych nawet w przypadku średnio skomplikowanych aplikacji.
• Porty USB host i mini-B: Pozwalają na podłączenie urządzeń peryferyjnych, takich jak pendrive’y, oraz na programowanie panelu bezpośrednio z komputera.
• Zintegrowany port Ethernet TCP/IP: Umożliwia szybką komunikację z nadrzędnymi systemami sterowania (PLC, SCADA) oraz zdalny dostęp do panelu w sieci przemysłowej.

Zgodność z Normami

Panel HMISTO735 został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Producent deklaruje zgodność z wymaganiami bezpieczeństwa i kompatybilności elektromagnetycznej (EMC) dla urządzeń automatyki przemysłowej.

Zastosowanie

Interfejs operatorski Magelis STO HMISTO735 znajduje zastosowanie w różnych gałęziach przemysłu, gdzie wymagana jest niezawodna wizualizacja i lokalne sterowanie procesami. Dzięki kompaktowej obudowie i uniwersalnym portom komunikacyjnym sprawdza się w następujących scenariuszach:

• Sterowanie i nadzór maszyn kompaktowych (np. pakujących, montażowych) – panel zapewnia wygodny podgląd parametrów i szybkie reakcje operatora.
• Systemy przenoszenia i transportu – ułatwia kontrolę taśm, przenośników i innych urządzeń logistycznych.
• Maszyny w przemyśle spożywczym i napojów – wyświetlacz TFT gwarantuje czytelność także przy zmiennym oświetleniu hali produkcyjnej.
• Instalacje w przemyśle farmaceutycznym – dzięki prostej integracji z PLC i możliwości archiwizacji danych w pamięci EPROM.

Wskazówki Montażowe

Montaż panelu dotykowego powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu zasilania. Zaleca się montaż w szafie sterowniczej z zachowaniem odpowiedniej wentylacji. Należy stosować przewody o przekroju dostosowanym do prądu obciążenia oraz dokręcać zaciski zgodnie z momentem podanym w dokumentacji producenta. Przewód zasilający DC powinien być zabezpieczony wkładką bezpiecznikową o wartości maksymalnej 2 A.

FAQ

• Czy panel HMISTO735 ma podświetlenie LED? Wyświetlacz TFT LCD jest podświetlany diodami LED, co zapewnia dobrą czytelność i długą żywotność – brak danych o konkretnej żywotności w materiałach źródłowych, jednak standardowo panele tego typu są wyposażone w podświetlenie LED.
• Jaki stopień ochrony IP ma ten panel? W dostępnych danych nie podano stopnia ochrony obudowy. W typowych zastosowaniach panele montowane w szafach sterowniczych pracują w warunkach IP20. Przed montażem w środowisku wilgotnym lub zapylonym należy skonsultować się z dokumentacją techniczną producenta.
• Czy przez port Ethernet można przesyłać dane do sieci SCADA? Tak, zintegrowany port Ethernet TCP/IP umożliwia komunikację z nadrzędnymi systemami automatyki (SCADA, PLC) oraz zdalne programowanie i monitoring panelu.
