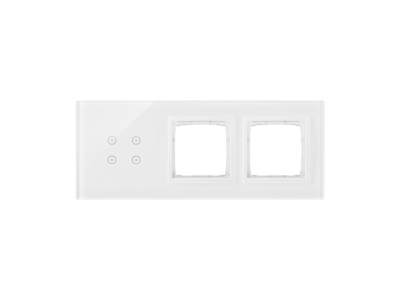

Panel dotykowy 3 moduły, 4 pola dotykowe + 2 otwory na osprzęty S54, biała perła Touch DSTR3400/70 | DSTR3400/70 Kontakt Simon

Alternatywny kod produktu: WMDZ-01125S-070

Opis i Kluczowe Cechy

Panel dotykowy DSTR3400/70 to nowoczesne urządzenie sterujące w formacie 3 modułów, wyposażone w 4 pola dotykowe oraz 2 otwory przystosowane do montażu osprzętów serii S54 (np. przyciski, lampki sygnalizacyjne). Kolor obudowy biała perła zapewnia estetyczny wygląd w każdej rozdzielnicy. Dzięki kompaktowej konstrukcji panel umożliwia elastyczne programowanie funkcji i integrację z systemami automatyki budynkowej.

• 3 moduły (szerokość 52,5 mm): Oszczędność miejsca w rozdzielnicy przy zachowaniu funkcjonalności wielu przycisków.
• 4 niezależne pola dotykowe: Wielofunkcyjne sterowanie – każdemu polu można przypisać osobne zadanie (załączanie, ściemnianie, rolety, sceny).
• 2 otwory na osprzęty S54: Możliwość rozbudowy panelu o dodatkowe przyciski, przełączniki lub sygnalizatory (np. moduły serii S54).
• Design biała perła: Elegancki, neutralny kolor pasujący do nowoczesnych i klasycznych wnętrz.

Zgodność z Normami

Panel dotykowy został zaprojektowany do montażu w rozdzielnicach zgodnych ze standardem DIN na szynie TH35. Posiada oznaczenie CE, potwierdzające spełnienie wymogów unijnych. Przed instalacją należy zapoznać się z dokumentacją techniczną producenta.

Zastosowanie

Panel dotykowy DSTR3400/70 jest przeznaczony do sterowania odbiornikami elektrycznymi w instalacjach niskiego napięcia, głównie w systemach automatyki budynkowej. Wymaga współpracy z modułami wykonawczymi (np. przekaźnikami, stycznikami, ściemniaczami) – sam nie przełącza bezpośrednio obwodów.

• Sterowanie oświetleniem (włączanie, wyłączanie, ściemnianie) w strefach domowych i biurowych.
• Zarządzanie roletami, żaluzjami, markizami (przy odpowiednim oprogramowaniu).
• Sygnalizacja i przywołanie scen (np. "home", "away") w systemach inteligentnego budynku.
• Integracja z modułami S54 do rozbudowy panelu o dodatkowe funkcje (np. przycisk dzwonka, sterowanie bramą).

Wskazówki Montażowe

Montaż panelu dotykowego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i dokumentacją producenta. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w rozdzielnicy. Panel montuje się na szynie TH35 (DIN) w odpowiednim gnieździe rozdzielnicy. Przekroje przewodów oraz ewentualne zabezpieczenia nadprądowe muszą być dobrane do obciążenia zgodnie z normami. Moment dokręcania śrub zaciskowych – według zaleceń producenta.

FAQ

• Czy panel dotykowy jest podświetlany? W dostępnych danych nie podano informacji o podświetleniu pól dotykowych. Aby uzyskać szczegółowe dane, zalecamy sprawdzenie karty katalogowej lub kontakt z producentem.
• Jaki stopień ochrony posiada panel? Producent nie określił stopnia ochrony IP. Z uwagi na przeznaczenie do montażu wewnątrz rozdzielnicy, typowo przyjmuje się ochronę IP20. Należy unikać instalacji w miejscach narażonych na wilgoć i kurz.
• Czy panel może bezpośrednio sterować odbiornikami 230 V? Nie – panel dotykowy jest urządzeniem sterującym niskonapięciowym (sygnałowym). Do bezpośredniego załączania obwodów 230 V wymagane jest zastosowanie odpowiedniego stycznika, przekaźnika lub modułu wykonawczego.
