Panel dotykowy 12" ST6 W 1280x800 | HMIST6600 Schneider Electric

Opis i Kluczowe Cechy

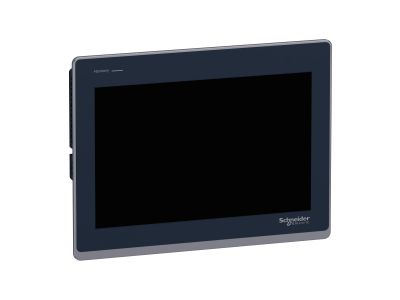

Panel dotykowy HMI ST6 (symbol HMIST6600) o przekątnej 12,1" to rezystancyjny interfejs operatorski z aluminiowym panelem przednim i wielokolorowym wskaźnikiem stanu pracy. Wyposażony w ekran o rozdzielczości 1280x800 pikseli (WXGA) i 16 milionach kolorów zapewnia klarowną wizualizację parametrów maszyny. Zasilany przez oprogramowanie Ecostruxure Operator Terminal Expert, ułatwia intuicyjną obsługę i konfigurację urządzeń przemysłowych w instalacjach automatyki.

• Przekątna 12,1" i rozdzielczość 1280x800: Wysoka czytelność wskazań i komfortowa praca z interfejsem nawet w trudnych warunkach oświetleniowych.
• Ekran rezystancyjny z aluminiowym panelem przednim: Odporny na uszkodzenia mechaniczne i wielokrotne dotknięcia, zapewnia długotrwałą eksploatację.
• 2 porty Ethernet + 2 porty COM (RS-232C, RS-485): Szerokie możliwości komunikacji z sterownikami PLC, napędami i innymi urządzeniami sieciowymi w instalacji przemysłowej.
• 2 porty USB (typ A i Micro-B): Umożliwiają szybkie przesyłanie danych, aktualizacje oprogramowania i podłączanie urządzeń peryferyjnych.
• Stopień ochrony IP65F (od frontu): Odporność na pył i strumienie wody – idealny do montażu na zewnątrz obudów lub w wilgotnych środowiskach fabrycznych.

Zgodność z Normami

Panel HMI ST6 spełnia wymagania norm: EN 61000-6-4, EN 61000-6-2, EN 61131-2, UL 61010-2-201, CSA C22.2 No 61010-2-201 oraz posiada certyfikaty CE, China RoHS, KC i REACH. Zapewnia zgodność z europejskimi standardami kompatybilności elektromagnetycznej i bezpieczeństwa elektrycznego.

Zastosowanie

Panel HMI ST6 znajduje zastosowanie w systemach wizualizacji i sterowania dla różnych gałęzi przemysłu, gdzie wymagana jest prosta obsługa, niezawodna komunikacja i czytelna prezentacja danych.

• Automatyka przemysłowa – sterowanie maszynami pakującymi, liniami produkcyjnymi i systemami transportowymi.
• Branża spożywcza i napojowa – interfejsy operatorskie w maszynach przetwórczych i pakujących.
• Systemy HVAC i sprężarki – monitorowanie parametrów pracy urządzeń klimatyzacyjnych i sprężarkowych.
• Maszyny tekstylne – wizualizacja procesów produkcyjnych i diagnostyka błędów.
• Użytkownicy końcowi – konserwacja i zdalny monitoring sieciowych instalacji automatyki.

Wskazówki Montażowe

Montaż panelu powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną. Panel montować w dedykowanej obudowie, zachowując wymagany stopień ochrony IP65F od strony frontu. Należy zapewnić odpowiednią wentylację otoczenia – temperatura pracy powinna wynosić od 0°C do 50°C. Zasilanie 24V DC podłączyć zgodnie z oznaczeniami na urządzeniu, zwracając uwagę na biegunowość. Przed podłączeniem upewnić się, że wszystkie interfejsy komunikacyjne (Ethernet, COM, USB) są odpowiednio skonfigurowane w sterowniku PLC.

FAQ

• Jakie oprogramowanie jest wymagane do pracy z panelem HMI ST6? Panel działa z oprogramowaniem Ecostruxure Operator Terminal Expert, które umożliwia tworzenie interfejsów użytkownika, konfigurację parametrów maszyny i diagnostykę.
• Czy panel HMI ST6 wymaga zewnętrznego zasilania? Tak, wymaga zasilania 24V DC – szczegóły dotyczące podłączenia znajdują się w instrukcji obsługi.
• Jaki jest maksymalny pobór mocy panelu? Maksymalny pobór mocy nie został podany w danych wejściowych. Dane dotyczące zasilania znajdują się w dokumentacji technicznej produktu.
