Panel Comfort wyświetlacz TFT 9, interfejsy Profibus/MPI, Profinet/Ethernet, SIMATIC TP9000 | 6AV2124-0JC01-0AX0 Siemens

Opis i Kluczowe Cechy

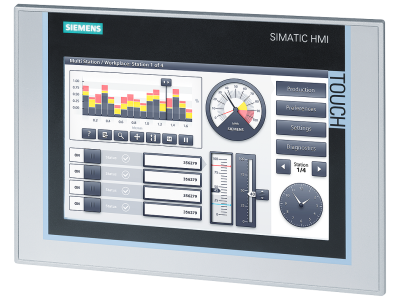

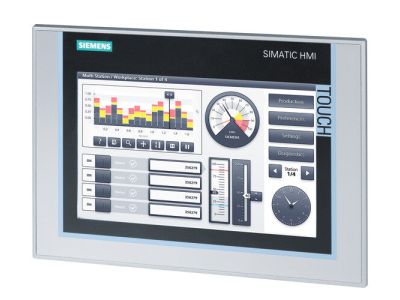

Panel operatorski SIMATIC TP900 Comfort o numerze katalogowym 6AV2124-0JC01-0AX0 to zaawansowane rozwiązanie HMI (Human Machine Interface) od renomowanego producenta SIEMENS, zaprojektowane z myślą o najbardziej wymagających aplikacjach przemysłowych. Urządzenie zostało wyposażone w wysokiej klasy panoramiczny wyświetlacz TFT o przekątnej 9 cali, który dzięki obsłudze 16 milionów kolorów gwarantuje krystalicznie czysty obraz oraz doskonałą czytelność nawet skomplikowanych schematów technologicznych. System operacyjny Windows CE 6.0 zapewnia stabilną platformę pracy, a wbudowana pamięć użytkownika o pojemności 12 MB pozwala na swobodne przechowywanie rozbudowanych projektów wizualizacyjnych, logów danych oraz receptur.

Kluczowym atutem panelu TP900 Comfort jest jego wszechstronność komunikacyjna. Urządzenie posiada zintegrowane interfejsy Profibus/MPI oraz Profinet/Ethernet, co umożliwia bezproblemową integrację w nowoczesnych sieciach automatyki oraz komunikację z wieloma sterownikami PLC jednocześnie. Dodatkowo, obecność portów USB pozwala na łatwe podłączenie urządzeń peryferyjnych, takich jak mysz, klawiatura czy zewnętrzne nośniki pamięci do archiwizacji danych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z najwyższymi standardami przemysłowymi, co jest charakterystyczne dla linii SIMATIC Comfort. Panel spełnia rygorystyczne wymagania dotyczące kompatybilności elektromagnetycznej (EMC) oraz odporności na wibracje i wstrząsy, co jest niezbędne w trudnych warunkach hal produkcyjnych. Stopień ochrony frontu urządzenia zapewnia wysoką szczelność, chroniąc elektronikę przed pyłem i wilgocią, co pozwala na bezpieczną eksploatację w różnorodnych środowiskach przemysłowych.

Zastosowanie

Panel SIMATIC TP900 Comfort znajduje szerokie zastosowanie w zaawansowanych systemach sterowania i wizualizacji procesów. Jest idealnym wyborem dla:

• Systemów automatyki maszynowej wymagających precyzyjnej kontroli parametrów.
• Linii produkcyjnych w przemyśle spożywczym, chemicznym i motoryzacyjnym.
• Rozbudowanych układów sterowania opartych na sieciach Profinet i Profibus.
• Aplikacji wymagających zdalnego dostępu i zaawansowanego zarządzania alarmami oraz recepturami.

Wskazówki Montażowe

Podczas instalacji panelu TP900 Comfort należy zwrócić szczególną uwagę na następujące aspekty techniczne:

• Montaż powinien odbywać się w przygotowanym wycięciu w szafie sterowniczej lub pulpicie operatorskim, z zachowaniem odpowiednich odstępów wentylacyjnych.
• Należy zapewnić stabilne zasilanie prądem stałym o parametrach zgodnych ze specyfikacją techniczną producenta.
• Podczas podłączania przewodów komunikacyjnych Profinet lub Profibus, zaleca się stosowanie ekranowanych kabli przemysłowych w celu minimalizacji zakłóceń elektromagnetycznych.
• Konfiguracja urządzenia odbywa się za pomocą środowiska inżynierskiego TIA Portal WinCC Comfort w wersji V11 lub nowszej, co pozwala na pełne wykorzystanie potencjału sprzętowego panelu.

FAQ

1. Jakie oprogramowanie jest wymagane do zaprogramowania panelu TP900 Comfort?
Do konfiguracji i programowania niezbędne jest oprogramowanie SIMATIC STEP 7 w środowisku TIA Portal z modułem WinCC Comfort V11 lub wyższym.

2. Czy panel obsługuje komunikację z urządzeniami innych producentów?
Tak, dzięki standardowym interfejsom Profibus oraz Ethernet (Profinet), panel może komunikować się z szeroką gamą urządzeń, o ile wspierają one odpowiednie protokoły komunikacyjne.

3. Jaka jest pojemność pamięci dostępnej dla projektów użytkownika?
Urządzenie posiada 12 MB wbudowanej pamięci, która jest dedykowana na dane projektu, grafiki oraz skrypty użytkownika.
