Panel Comfort wyświetlacz TFT 7, Interfejsy Profibus/Mpi, Profinet/Ethernet, SIMATIC KP700 | 6AV2124-1GC01-0AX0 Siemens

Alternatywny kod produktu: 6AV21241GC010AX0

Opis i Kluczowe Cechy

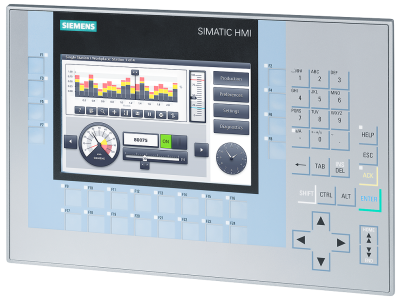

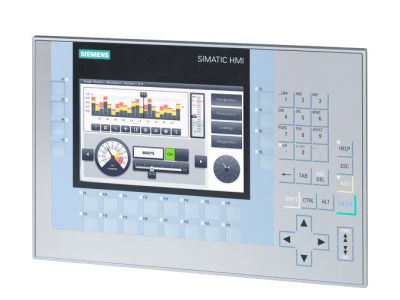

Panel Comfort SIMATIC KP700 produkcji Siemens (symbol 6AV2124-1GC01-0AX0) to przemysłowy panel operatorski wyposażony w panoramiczny wyświetlacz TFT o przekątnej 7 cali i palecie 16 milionów kolorów. Urządzenie oferuje 24 klawisze funkcyjne oraz klawiaturę alfanumeryczną, co umożliwia szybkie sterowanie i wprowadzanie danych bez konieczności obsługi dotykowej. Dzięki interfejsom PROFIBUS/MPI i PROFINET/Ethernet panel zapewnia elastyczną komunikację z układami automatyki, a wbudowany system Windows CE 6.0 oraz 12 MB pamięci gwarantują stabilną pracę aplikacji.

• 7-calowy panoramiczny wyświetlacz TFT (16 mln kolorów): Wyraźna i czytelna wizualizacja procesów oraz alarmów, co poprawia komfort nadzoru nad maszynami.
• 24 klawisze funkcyjne + klawiatura alfanumeryczna: Bezpośrednie sterowanie i wprowadzanie parametrów bez użycia ekranu dotykowego – zwiększa szybkość obsługi w trudnych warunkach przemysłowych.
• Interfejsy PROFIBUS/MPI oraz PROFINET/Ethernet: Łatwa integracja z sterownikami PLC i sieciami przemysłowymi, umożliwiająca przesyłanie danych i diagnostykę.
• Pamięć 12 MB i Windows CE 6.0: Wystarczająca pojemność na aplikacje wizualizacyjne oraz stabilna platforma systemowa do działania w czasie rzeczywistym.
• Konfiguracja przez TIA Portal WinCC V11 Comfort lub nowszy: Spójne środowisko inżynierskie do projektowania paneli i integracji z resztą systemu automatyki Siemens.

Zgodność z Normami

Panel Comfort KP700 spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Przeznaczony jest do pracy w środowisku przemysłowym, jednak ze względu na brak szczegółowych danych w karcie katalogowej nie podaje się konkretnych numerów norm.

Zastosowanie

Panel operatorski SIMATIC KP700 sprawdza się wszędzie tam, gdzie potrzebna jest niezawodna wizualizacja i sterowanie procesami przemysłowymi. Dzięki kombinacji klawiszy i wyświetlacza może pracować zarówno w warunkach wymagających częstej interakcji operatora, jak i w instalacjach zdalnych.

• Sterowanie i nadzór nad liniami produkcyjnymi oraz maszynami pakującymi.
• Monitorowanie parametrów procesu w systemach automatyki budynkowej i przemyśle procesowym.
• Wprowadzanie receptur, nastaw i odczyt danych produkcyjnych bezpośrednio na hali.
• Komunikacja z sterownikami PLC oraz systemami nadrzędnymi przez PROFINET lub PROFIBUS w architekturze rozproszonej.

Wskazówki Montażowe

Montaż panelu powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną producenta. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilające. Panel montuje się w wycięciu panelu sterowniczego (np. w drzwiach szafy rozdzielczej) przy użyciu dostarczonych elementów mocujących. Należy zapewnić odpowiednią wentylację i ochronę przed pyłem oraz wilgocią zgodną ze stopniem ochrony urządzenia. Przekrój przewodów zasilających i sygnałowych dobrać do obciążenia zgodnie z dokumentacją.

FAQ

• Czy panel obsługuje protokół PROFIBUS? Tak, panel wyposażono w interfejs PROFIBUS/MPI, umożliwiający komunikację z sieciami PROFIBUS i MPI.
• Jaki system operacyjny jest używany w panelu? Panel pracuje pod kontrolą systemu Windows CE 6.0, który zapewnia stabilne środowisko czasu rzeczywistego.
• Jaka jest pojemność pamięci użytkowej? Panel dysponuje 12 MB pamięci przeznaczonej na aplikacje wizualizacyjne i dane procesowe.
