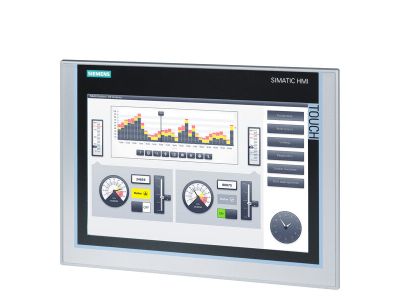

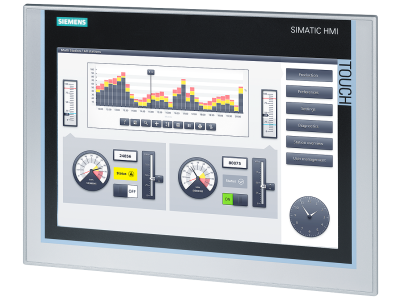

Panel Comfort wyświetlacz TFT 12, interfejsy Profibus/MPI, Profinet/Ethernet, SIMATIC TP1200 | 6AV2124-0MC01-0AX0 Siemens

Opis i Kluczowe Cechy

Panel operatorski SIMATIC TP1200 Comfort o numerze katalogowym 6AV2124-0MC01-0AX0 to zaawansowane rozwiązanie HMI dedykowane do najbardziej wymagających aplikacji przemysłowych. Wyposażony w panoramiczny wyświetlacz TFT o przekątnej 12 cali, oferuje niespotykaną precyzję obrazu dzięki obsłudze aż 16 milionów kolorów. Tak szeroka paleta barw pozwala na tworzenie przejrzystych i intuicyjnych schematów technologicznych, co znacząco redukuje ryzyko błędów operatorskich. Urządzenie pracuje pod kontrolą stabilnego systemu operacyjnego Windows CE 6.0, zapewniając płynność działania i wysoką responsywność interfejsu użytkownika.

• Wysoka rozdzielczość i jakość obrazu: Wyświetlacz TFT zapewnia doskonałe kąty widzenia oraz kontrast, co jest kluczowe w halach produkcyjnych o zmiennym oświetleniu.
• Zintegrowana pamięć: Wbudowana pamięć użytkownika o pojemności 12 MB pozwala na przechowywanie rozbudowanych projektów wizualizacji, receptur oraz logów zdarzeń.
• Wszechstronna komunikacja: Panel posiada zintegrowane interfejsy Profibus/MPI oraz Profinet/Ethernet, co umożliwia łatwą integrację w rozproszonych systemach sterowania.
• Interfejsy USB: Obecność portów USB ułatwia podłączenie urządzeń peryferyjnych, takich jak myszy, klawiatury czy nośniki pamięci do archiwizacji danych.

Zgodność z Normami

Produkt marki Siemens z serii Comfort został zaprojektowany z myślą o pracy w trudnych warunkach przemysłowych. Spełnia on rygorystyczne normy kompatybilności elektromagnetycznej (EMC) oraz posiada certyfikaty dopuszczające go do użytku w instalacjach automatyki na całym świecie. Wysoki stopień ochrony panelu frontowego gwarantuje odporność na pył i wilgoć, co jest niezbędne w środowiskach produkcyjnych. Urządzenie jest w pełni kompatybilne ze środowiskiem inżynierskim TIA Portal, co potwierdza zgodność z najnowszymi standardami projektowania systemów sterowania.

Zastosowanie

Panel TP1200 Comfort znajduje zastosowanie wszędzie tam, gdzie wymagana jest precyzyjna kontrola nad złożonymi procesami technologicznymi. Jest idealnym wyborem dla branży motoryzacyjnej, spożywczej oraz chemicznej. Dzięki obsłudze protokołów Profibus i Profinet, panel może pełnić rolę centralnego punktu nadzoru w liniach produkcyjnych opartych na sterownikach PLC z rodziny S7-1200, S7-1500 czy starszych jednostkach S7-300/400. Możliwość wizualizacji zaawansowanych wykresów i zarządzania alarmami sprawia, że jest to niezastąpione narzędzie dla inżynierów utrzymania ruchu i technologów.

Wskazówki Montażowe

Podczas montażu panelu SIMATIC TP1200 Comfort należy zwrócić szczególną uwagę na zachowanie odpowiednich odstępów wentylacyjnych w szafie sterowniczej, aby zapewnić optymalne chłodzenie pasywne urządzenia. Panel przeznaczony jest do montażu tablicowego. Należy użyć dostarczonych klamer montażowych, aby zapewnić równomierny docisk uszczelki do płaszczyzny montażowej, co gwarantuje utrzymanie deklarowanego stopnia ochrony IP. Konfiguracja urządzenia odbywa się za pomocą oprogramowania TIA Portal WinCC V11 Comfort lub wersji wyższej, co pozwala na pełne wykorzystanie potencjału sprzętowego panelu.

FAQ

• Jakie oprogramowanie jest wymagane do konfiguracji? Do zaprogramowania panelu niezbędne jest środowisko TIA Portal z licencją WinCC Comfort (w wersji V11 lub nowszej).
• Czy panel obsługuje komunikację z wieloma sterownikami jednocześnie? Tak, dzięki interfejsom Ethernet i Profibus panel może komunikować się z kilkoma sterownikami PLC w ramach jednej sieci.
• Czy pamięć 12MB można rozszerzyć? Pamięć wewnętrzna 12MB jest przeznaczona na projekt, natomiast dane procesowe i logi mogą być zapisywane na zewnętrznych kartach pamięci SIMATIC HMI Memory Card lub nośnikach USB.
