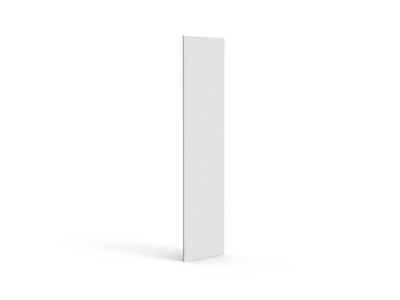

Panel boczny do Obudowa stojącej prawy, lewy 1800x500 metalowe RAL7035 (kpl 2szt) SPM1805R5 | SPM1805R5 Hoffman (Eldon)

Opis i Kluczowe Cechy

Zestaw paneli bocznych SPM1805R5 marki Hoffman (Eldon) to profesjonalne rozwiązanie dedykowane do systemowych obudów stojących o wymiarach 1800 mm wysokości oraz 500 mm głębokości. Panele zostały wykonane z wysokiej jakości płyty stalowej o grubości 1,5 mm, co gwarantuje wysoką sztywność konstrukcyjną oraz skuteczną barierę mechaniczną dla wewnętrznych komponentów elektrycznych. Powierzchnia paneli jest wykończona powłoką proszkową w kolorze RAL 7035 o strukturze odpornej na zarysowania, co zapewnia estetyczny wygląd i długotrwałą ochronę antykorozyjną.

• Innowacyjne uszczelnienie: Zastosowanie tłoczonej, jednoczęściowej uszczelki poliuretanowej gwarantuje zachowanie wysokiej szczelności i odporności na starzenie.
• Opatentowany system montażu: Dzięki nowym elementom ustalającym, montaż paneli może być przeprowadzony sprawnie przez jedną osobę, co znacząco redukuje czas prefabrykacji rozdzielnicy.
• Wysoki stopień ochrony: W standardowej konfiguracji z obudowami MCS produkt oferuje stopień ochrony IP 55 (TYPE 12, 13), natomiast w połączeniu z serią MCS-HP osiąga parametry IP 66 (TYPE 4, 12, 13).
• Modułowość: Konstrukcja pozwala na łatwą wymianę paneli bocznych na drzwi typu DNS, co zwiększa elastyczność konfiguracji szafy w przyszłości.

Zgodność z Normami

Panele boczne SPM1805R5 spełniają rygorystyczne wymagania przemysłowe, co potwierdzają certyfikacje na zgodność z normami międzynarodowymi. Produkt jest zgodny z klasyfikacją NEMA (TYPE 4, 12, 13 w zależności od konfiguracji), co dopuszcza go do pracy w trudnych warunkach środowiskowych, gdzie występuje zapylenie oraz ryzyko kontaktu z wodą. Materiał stalowy oraz proces malowania proszkowego są zgodne z dyrektywami środowiskowymi, zapewniając bezpieczeństwo użytkowania w instalacjach przemysłowych i komercyjnych.

Zastosowanie

Produkt jest przeznaczony do zamykania bocznych sekcji wolnostojących szaf sterowniczych i rozdzielczych. Znajduje szerokie zastosowanie w:

• Automatyce przemysłowej: Ochrona sterowników PLC, falowników i aparatury modułowej przed zanieczyszczeniami produkcyjnymi.
• Energetyce: Budowa rozdzielnic niskiego napięcia wymagających stabilnej i szczelnej obudowy.
• Centrach danych: Jako elementy wykończeniowe szaf rackowych i serwerowych w wykonaniu przemysłowym.
• Przemyśle ciężkim: Dzięki wysokiej odporności IP66 (przy odpowiedniej konfiguracji), panele chronią wrażliwą elektronikę przed strumieniami wody i pyłem.

Wskazówki Montażowe

Montaż paneli SPM1805R5 został zoptymalizowany pod kątem ergonomii pracy instalatora. Aby zapewnić deklarowany stopień ochrony IP, należy postępować zgodnie z poniższymi wytycznymi:

• Przygotowanie: Przed montażem należy upewnić się, że rama obudowy jest wypoziomowana.
• Pozycjonowanie: Wykorzystaj opatentowane elementy ustalające, które pozwalają na zawieszenie panelu na ramie przed dokręceniem śrub.
• Mocowanie: Panel należy przykręcić za pomocą 8 dostarczonych wkrętów. Zaleca się dokręcanie śrub z odpowiednim momentem, aby zapewnić równomierny docisk uszczelki poliuretanowej na całym obwodzie.
• Uziemienie: Należy pamiętać o wykonaniu połączeń wyrównawczych (uziemienia) panelu z ramą szafy, zgodnie ze schematem instalacji elektrycznej.

FAQ

• Czy zestaw zawiera panele na obie strony szafy? Tak, SKU SPM1805R5 obejmuje komplet 2 sztuk paneli (lewy i prawy) wraz z niezbędnymi akcesoriami montażowymi.
• Czy panele pasują do szaf innych producentów? Panele są dedykowane do systemowych obudów marki Hoffman (dawniej Eldon) i pełna kompatybilność oraz deklarowany stopień ochrony IP są gwarantowane tylko w tym systemie.
• Czy uszczelka jest wymienna? Panele posiadają wylewaną uszczelkę poliuretanową, która jest integralną częścią elementu, co zapewnia jej doskonałą przyczepność i szczelność.
