Palczatka termokurczliwa czteropalczasta Pal4 75/32 70-185mm2 | PAL4-75/32 Trytyt

Opis i Kluczowe Cechy

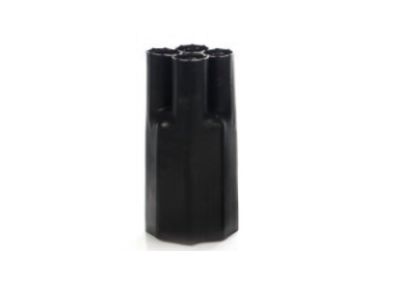

Palczatka termokurczliwa czteropalczasta Pal4 75/32 marki TRYTYT to profesjonalny element osprzętu kablowego, zaprojektowany z myślą o trwałym uszczelnieniu i izolacji rozgałęzień kabli wielożyłowych. Produkt został wykonany z wysokiej jakości sieciowanej poliolefiny, która dzięki procesowi sieciowania zyskuje wyjątkową stabilność termiczną oraz odporność na starzenie. Materiał ten charakteryzuje się doskonałymi właściwościami dielektrycznymi, co gwarantuje niezawodną izolację elektryczną w instalacjach niskiego napięcia.

• Szeroki zakres pracy: Palczatka dedykowana jest do przewodów o przekroju znamionowym od 50 mm² do 185 mm², co czyni ją uniwersalnym rozwiązaniem w energetyce zawodowej.
• Wymiary przed i po obkurczeniu: Średnica wewnętrzna korpusu przed obkurczeniem wynosi 75 mm, natomiast po pełnym obkurczeniu swobodnym redukuje się do 32 mm, zapewniając szczelne przyleganie do powłoki kabla.
• Odporność środowiskowa: Produkt wykazuje wysoką odporność na promieniowanie UV oraz zmienne czynniki atmosferyczne, co zapobiega degradacji materiału w długofalowej eksploatacji.
• Właściwości uszczelniające: Wewnętrzne powierzchnie palczatki pokryte są klejem termotopliwym, który podczas procesu obkurczania wypełnia wolne przestrzenie, chroniąc wnętrze kabla przed wnikaniem wilgoci i zanieczyszczeń.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami dotyczącymi osprzętu elektroenergetycznego. Zastosowana sieciowana poliolefina spełnia wymagania w zakresie wytrzymałości dielektrycznej oraz odporności na prądy pełzające. Palczatki TRYTYT przechodzą testy starzeniowe, co potwierdza ich przydatność do pracy w trudnych warunkach przemysłowych oraz zgodność z ogólnymi wytycznymi dla systemów izolacyjnych niskiego napięcia.

Zastosowanie

Palczatka Pal4 75/32 znajduje szerokie zastosowanie w przemyśle energetycznym oraz elektroinstalacyjnym. Jest kluczowym elementem przy wykonywaniu głowic kablowych wnętrzowych i napowietrznych dla kabli o izolacji polimerowej. Dzięki swojej konstrukcji idealnie sprawdza się w:

• Uszczelnianiu wyjść żył z kabli czterożyłowych o przekrojach od 50 do 185 mm².
• Zabezpieczaniu rozgałęzień kabli w szafach sterowniczych, rozdzielnicach oraz złączach kablowych.
• Ochronie antykorozyjnej i przeciwwilgociowej zakończeń kabli pracujących w ziemi lub na otwartym powietrzu.
• Instalacjach przemysłowych wymagających wysokiej niezawodności połączeń elektrycznych.

Wskazówki Montażowe

Aby zapewnić maksymalną szczelność i trwałość połączenia, należy przestrzegać poniższych zaleceń montażowych:

• Przygotowanie powierzchni: Przed montażem należy dokładnie oczyścić i odtłuścić powłokę kabla oraz izolację żył w miejscu, gdzie będzie przylegać palczatka.
• Proces obkurczania: Do obkurczania należy używać palnika gazowego z miękkim, żółtym płomieniem lub nagrzewnicy o dużej mocy. Proces należy rozpocząć od środka palczatki (korpusu), kierując się najpierw w stronę kabla, a następnie w stronę palców (żył).
• Równomierne grzanie: Należy unikać punktowego przegrzania materiału. Płomień powinien być w ciągłym ruchu, aż do momentu, gdy palczatka całkowicie przylgnie do powierzchni, a z jej końców wypłynie niewielka ilość kleju termotopliwego.
• Chłodzenie: Po zakończeniu obkurczania należy pozostawić element do całkowitego ostygnięcia przed poddawaniem go jakimkolwiek naprężeniom mechanicznym.

FAQ

• Czy palczatka może być stosowana bezpośrednio w ziemi? Tak, dzięki zastosowaniu kleju termotopliwego i odpornej poliolefiny, palczatka zapewnia pełną szczelność i może być stosowana w instalacjach ziemnych.
• Jaki jest zakres przekrojów dla tego modelu? Model Pal4 75/32 jest przeznaczony dla kabli czterożyłowych, gdzie przekrój pojedynczej żyły mieści się w zakresie od 50 mm² do 185 mm².
• Czy produkt jest odporny na oleje i chemikalia? Sieciowana poliolefina wykazuje dobrą odporność na większość standardowych substancji chemicznych występujących w środowisku przemysłowym, jednak w przypadku kontaktu z agresywnymi rozpuszczalnikami zaleca się weryfikację karty odporności chemicznej.
