PAC4220 WR PM CT 690V ModbusTCP | 7KM4220-0BA01-1EA0 Siemens

Opis i Kluczowe Cechy

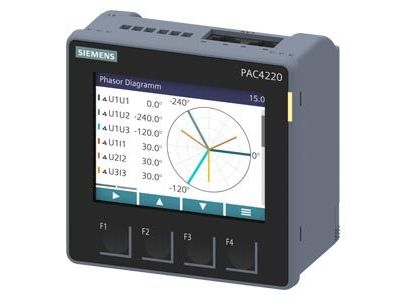

Siemens SENTRON PAC4220 o numerze katalogowym 7KM4220-0BA01-1EA0 to zaawansowany analizator parametrów sieci, zaprojektowany do precyzyjnego monitorowania zużycia energii oraz jakości zasilania w wymagających środowiskach przemysłowych. Urządzenie charakteryzuje się szerokim zakresem napięcia zasilania (Wide Range), co pozwala na elastyczną implementację w różnych systemach elektroenergetycznych. Dzięki zintegrowanemu interfejsowi komunikacyjnemu Modbus TCP, analizator umożliwia błyskawiczną integrację z systemami nadrzędnymi typu SCADA, BMS czy systemami zarządzania energią (EMS).

• Precyzyjny pomiar energii: Urządzenie oferuje wysoką klasę dokładności, co jest kluczowe przy rozliczaniu kosztów wewnętrznych oraz optymalizacji profilu zużycia.
• Bezpośredni pomiar napięcia: Możliwość pracy w sieciach o napięciu międzyfazowym do 690V bez konieczności stosowania dodatkowych przekładników napięciowych znacznie upraszcza schemat połączeń.
• Współpraca z przekładnikami (CT): Wejścia prądowe przystosowane do współpracy z zewnętrznymi przekładnikami prądowymi pozwalają na monitorowanie obwodów o bardzo dużych natężeniach prądu.
• Analiza jakości zasilania: Monitorowanie harmonicznych (THD) oraz innych parametrów jakościowych pozwala na wczesne wykrywanie anomalii mogących prowadzić do awarii maszyn.
• Wyświetlacz graficzny: Intuicyjny interfejs użytkownika na panelu przednim umożliwia szybki odczyt danych bez konieczności łączenia się z komputerem.

Zgodność z Normami

Analizator Siemens PAC4220 został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje bezpieczeństwo i powtarzalność pomiarów. Urządzenie spełnia wymagania normy IEC 61557-12, która definiuje parametry dla urządzeń monitorujących i mierzących charakterystykę elektryczną w systemach rozdzielczych. Ponadto, produkt jest w pełni kompatybilny z wymogami systemów zarządzania energią zgodnych z normą ISO 50001, wspierając przedsiębiorstwa w dążeniu do efektywności energetycznej. Posiada certyfikację CE oraz spełnia standardy kompatybilności elektromagnetycznej (EMC).

Zastosowanie

Produkt znajduje szerokie zastosowanie w sektorze B2B, szczególnie tam, gdzie ciągłość zasilania i kontrola kosztów energii są priorytetem:

• Przemysł ciężki i lekki: Monitorowanie linii produkcyjnych i dużych odbiorników energii w celu optymalizacji procesów.
• Centra danych (Data Centers): Precyzyjne wyliczanie wskaźnika PUE oraz monitorowanie stabilności zasilania serwerów.
• Budynki komercyjne: Integracja z systemami automatyki budynkowej w celu inteligentnego zarządzania oświetleniem i klimatyzacją.
• Rozdzielnice główne i oddziałowe: Jako centralny punkt pomiarowy dostarczający danych o stanie całej instalacji elektrycznej.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel techniczny z zachowaniem zasad bezpieczeństwa BHP. Analizator jest przeznaczony do montażu tablicowego w wycięciu o standardowych wymiarach 92x92 mm (front 96x96 mm). Podczas instalacji należy zwrócić szczególną uwagę na:

• Podłączenie przekładników prądowych: Należy zachować odpowiednią polaryzację (zaciski S1 i S2), aby uniknąć błędnych wskazań kierunku przepływu energii.
• Moment dokręcania: Zaciski śrubowe powinny być dokręcone z odpowiednią siłą, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się połączeń.
• Okablowanie komunikacyjne: Dla interfejsu Modbus TCP zaleca się stosowanie ekranowanej skrętki komputerowej kategorii minimum Cat5e, co zminimalizuje wpływ zakłóceń elektromagnetycznych na transmisję danych.
• Zabezpieczenie napięciowe: Zaleca się stosowanie odpowiednich bezpieczników na wejściach pomiarowych napięcia w celu ochrony urządzenia przed skutkami zwarć.

FAQ

• Czy urządzenie posiada wbudowany web server? Tak, Siemens PAC4220 posiada zintegrowany serwer WWW, który umożliwia podgląd parametrów oraz konfigurację urządzenia za pomocą standardowej przeglądarki internetowej.
• Jaki jest stopień ochrony urządzenia? Od strony czołowej urządzenie posiada stopień ochrony IP65 (przy zastosowaniu odpowiedniej uszczelki), co pozwala na pracę w zapylonym środowisku.
• Czy analizator rejestruje wartości maksymalne i minimalne? Tak, urządzenie zapisuje wartości ekstremalne dla większości mierzonych parametrów, co ułatwia diagnostykę przeciążeń w sieci.
