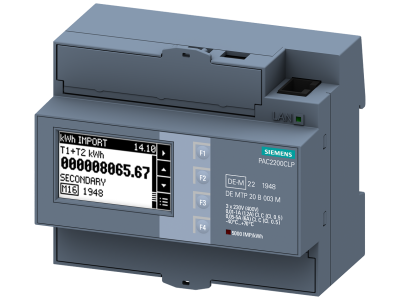

SENTRON przyrząd pomiarowy 7KM PAC2200, 3-fazowy, 5 A, szyna DIN, Modbus TCP, MID, CLP | 7KM2200-2EA00-1JB1 Siemens

Rzeczywisty produkt może się różnić od pokazanego na zdjęciu
Producent
Siemens
Kod
1907041
EAN
4001869576817
Kod Producenta
7KM2200-2EA00-1JB1
SENTRON przyrząd pomiarowy 7KM PAC2200, 3-fazowy, 5 A, szyna DIN, Modbus TCP, MID, CLP

Informacja o Produkcie

Do pobrania

Informacja o Produkcie

Alternatywny kod produktu: 7KM22002EA001JB1

Opis i Kluczowe Cechy

Przyrząd pomiarowy 7KM PAC2200 to 3-fazowe urządzenie do kalibrowanego pomiaru zużycia energii elektrycznej. Zaprojektowany z myślą o zastosowaniach przemysłowych, użytkowych oraz budynkach wielorodzinnych, zapewnia precyzyjną rejestrację wartości energii zgodnie z wymaganiami certyfikacji MID i normy PTB-A50.7 (CLP). Montowany na szynie DIN, wyposażony w interfejs Modbus TCP, umożliwia łatwą integrację z systemami automatyzacji i zarządzania energią.

  • 3-fazowy pomiar energii: Dokładny odczyt wartości energii dla zasilania ogólnego, wyjść elektrycznych lub pojedynczych odbiorników z zakresem pomiaru do 65 A.
  • Certyfikacja MID i CLP: Zapewnia zgodność z wymaganiami prawnymi dotyczącymi kalibracji urządzeń pomiarowych, umożliwiając rozliczenia energetyczne.
  • Modbus TCP do integracji systemowej: Umożliwia przesyłanie danych pomiarowych do nadrzędnych systemów zarządzania energią, SCADA lub systemów automatyki budynkowej.
  • Montaż na szynie DIN: Szybki i trwały montaż w rozdzielnicach i szafach sterowniczych.
  • Zapis i analiza danych pomiarowych: Rejestruje wartości zużycia energii w sposób odtwarzalny i niezawodny, wspierając optymalizację zużycia energii.

Zgodność z Normami

Przyrząd pomiarowy 7KM PAC2200 spełnia wymagania norm europejskich dotyczących urządzeń pomiarowych, w tym certyfikację MID (Measuring Instruments Directive) oraz normę PTB-A50.7 (CLP) dla kalibracji urządzeń pomiarowych. Posiada również deklarację zgodności CE.

Zastosowanie

Urządzenie znajduje zastosowanie w instalacjach wymagających precyzyjnego pomiaru i rejestracji zużycia energii elektrycznej, szczególnie tam, gdzie dane pomiarowe są wykorzystywane do rozliczeń lub optymalizacji zużycia energii.

  • Przemysłowe systemy zarządzania energią – monitorowanie zużycia w czasie rzeczywistym i analiza profili obciążenia.
  • Obiekty użytkowe i biurowce – rozliczenia kosztów energii pomiędzy najemcami w budynkach wielorodzinnych.
  • Instalacje przemysłowe – pomiar energii dla poszczególnych maszyn lub linii produkcyjnych w celu identyfikacji obszarów o wysokim zużyciu.
  • Systemy automatyki budynkowej – integracja z systemami BMS w celu optymalizacji zużycia energii i monitorowania efektywności energetycznej.

Wskazówki Montażowe

Montaż przyrządu powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Urządzenie montować na szynie DIN w rozdzielnicy lub szafie sterowniczej. Przed podłączeniem należy upewnić się, że napięcie zostało odłączone. Podłączenie przewodów pomiarowych powinno być wykonane zgodnie z dokumentacją techniczną, z zachowaniem odpowiednich przekrojów i momentów dokręcania. Po montażu należy przeprowadzić testy poprawności działania i kalibracji zgodnie z zaleceniami producenta.

FAQ

  • Do czego służy certyfikacja MID i CLP? Certyfikacja MID (Measuring Instruments Directive) potwierdza zgodność urządzenia z wymaganiami Unii Europejskiej dotyczącymi dokładności pomiarów energetycznych. CLP (Calibrated Load Profile) to dodatkowe potwierdzenie kalibracji zgodnie z normą PTB-A50.7, co umożliwia stosowanie urządzenia do celów rozliczeniowych.
  • Czy urządzenie może mierzyć energię w układzie 1-fazowym? Tak, przyrząd 7KM PAC2200 obsługuje zarówno pomiary 1-fazowe, jak i 3-fazowe, co czyni go uniwersalnym rozwiązaniem dla różnych typów instalacji.
  • Jaki interfejs komunikacyjny posiada urządzenie? Urządzenie wyposażone jest w interfejs Modbus TCP, który umożliwia integrację z systemami automatyki, SCADA lub systemami zarządzania energią. Dzięki temu dane pomiarowe mogą być przesyłane w czasie rzeczywistym do nadrzędnych systemów sterowania.

  • Producent Siemens
Licznik energii elektrycznej
  • Prąd znamionowy (In) 5 A
  • Maksymalny prąd (Imax) 100 A
  • Napięcie znamionowe (Un) N-L 3 - 276 V
  • Napięcie znamionowe (Un) L-L 3 - 480 V
  • Pomiar profilu obciążenia Tak
  • Blokada cofania licznika Tak
  • Legalizowany Tak
  • Szerokość wyrażona liczbą modułów 6
  • Z blokadą kodem Tak
  • Liczba pozycji licznika 12
