Przyrząd pomiarowy 7KT PAC1600, 3-fazowy, 80 A, szyna DIN, M-Bus, SENTRON | 7KT1667 Siemens

Alternatywny kod produktu: 7KT1667

Opis i Kluczowe Cechy

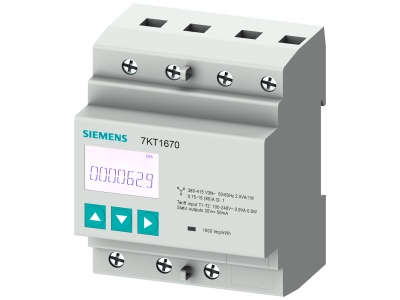

Licznik energii SENTRON 7KT PAC1600 (symbol 7KT1667) to zaawansowany przyrząd pomiarowy przeznaczony do precyzyjnego pomiaru zużycia energii w sieciach trójfazowych. Urządzenie umożliwia pomiar bezpośredni do 80 A, co pozwala na monitorowanie obwodów o znacznym obciążeniu bez konieczności stosowania przekładników prądowych. Dzięki wbudowanym interfejsom komunikacyjnym (M-Bus, Modbus RTU, S0) dane pomiarowe mogą być łatwo przesyłane do nadrzędnych systemów automatyki i zarządzania energią. Licznik montowany jest na szynie DIN, co ułatwia jego instalację w rozdzielnicach.

• Pomiar bezpośredni do 80 A (3-fazowy): Umożliwia dokładne rejestrowanie energii w obwodach o dużym poborze prądu bez konieczności stosowania dodatkowych przekładników, co upraszcza instalację i redukuje koszty.
• Interfejsy M-Bus, Modbus RTU oraz wyjście S0: Zapewniają elastyczną integrację z systemami BMS, PLC oraz zdalnym odczytem, umożliwiając zaawansowane zarządzanie zużyciem energii i monitorowanie stanu instalacji.
• Montaż na szynie DIN (TH35): Ułatwia szybki i pewny montaż w standardowych rozdzielnicach, oszczędzając czas instalatora i miejsce w szafie.
• Precyzyjny pomiar energii czynnej i biernej: Dostarcza wiarygodnych danych do analizy efektywności energetycznej i optymalizacji kosztów eksploatacji.
• Szeroki zakres napięć i konfiguracja pomiaru: Przystosowany do sieci trójfazowych, zapewnia uniwersalność zastosowania w obiektach przemysłowych, biurowych i mieszkalnych.

Zgodność z Normami

Przyrząd pomiarowy 7KT PAC1600 jest zgodny z obowiązującymi normami europejskimi oraz standardem DIN. Posiada certyfikat CE, co potwierdza spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. Urządzenie przeznaczone jest do montażu w rozdzielnicach instalacyjnych.

Zastosowanie

Licznik SENTRON 7KT PAC1600 znajduje zastosowanie wszędzie tam, gdzie niezbędny jest dokładny pomiar i zdalny monitoring zużycia energii elektrycznej. Sprawdza się zarówno w obiektach komercyjnych, jak i przemysłowych.

• Monitoring zużycia energii w zakładach przemysłowych i halach produkcyjnych – umożliwia identyfikację odbiorników o największym poborze oraz optymalizację procesów.
• Zarządzanie energią w budynkach użytkowych (biura, centra handlowe) – pozwala na rozliczanie poszczególnych stref i redukcję kosztów eksploatacji.
• Pomiar w mieszkaniach i lokalach w domach wielorodzinnych – ułatwia indywidualne rozliczanie zużycia oraz wykrywanie nieprawidłowości w instalacji.
• Integracja z systemami automatyki budynkowej (BMS) i PLC – dzięki interfejsom M-Bus i Modbus RTU dane mogą być wykorzystywane do sterowania odbiornikami i optymalizacji sieci.

Wskazówki Montażowe

Montaż licznika energii może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilania. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać zgodnie z obciążalnością prądową maksymalną 80 A. Momenty dokręcania zacisków oraz pozostałe szczegóły montażowe należy stosować zgodnie z dokumentacją techniczną producenta.

FAQ

• Czy licznik 7KT PAC1600 posiada podświetlany wyświetlacz? W danych technicznych produktu nie wskazano obecności podświetlanego wyświetlacza. Urządzenie przekazuje dane pomiarowe głównie poprzez interfejsy komunikacyjne (M-Bus, Modbus, S0) – zaleca się korzystanie z tych narzędzi do odczytu.
• Jaki jest stopień ochrony licznika? Producent nie podał w danych konkretnego stopnia ochrony IP. Licznik przeznaczony jest do montażu wewnątrz rozdzielnicy, co domyślnie zapewnia ochronę przed dotykiem i ciałami stałymi (minimum IP20 w typowych warunkach).
• Czy licznik mierzy tylko energię czynną, czy również bierną? Licznik 7KT PAC1600 mierzy zarówno energię czynną, jak i bierną, co pozwala na pełną analizę parametrów sieci i bilansowanie mocy.
