Przyrząd pomiarowy 7KT PAC1600, 3-fazowy, 5 A, szyna DIN, Modbus RTU, SENTRON | 7KT1661 Siemens

Alternatywny kod produktu: 7KT1661

Opis i Kluczowe Cechy

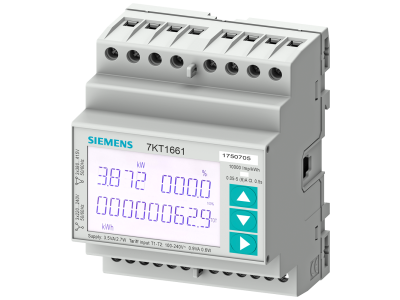

Licznik energii Siemens SENTRON PAC1600 (symbol 7KT1661) to trójfazowy przyrząd pomiarowy przeznaczony do precyzyjnego pomiaru zużycia energii w sieciach jednofazowych i trójfazowych. Urządzenie obsługuje pomiar bezpośredni do 80 A (3-fazowe) i 63 A (1-fazowe), a także współpracę z przekładnikami prądowymi o prądzie wtórnym 5 A. Dzięki zintegrowanym interfejsom Modbus RTU, M-Bus i S0 umożliwia łatwą integrację z systemami automatyki i zarządzania energią. Montowane na szynie DIN TH35, idealne do zastosowań przemysłowych, komercyjnych i mieszkaniowych.

• Pomiar bezpośredni do 80 A (3-fazowe) / 63 A (1-fazowe): Pozwala na łatwy montaż bez dodatkowych przekładników w typowych instalacjach, oszczędzając miejsce i koszty.
• Znamionowy prąd wejściowy 5 A dla przekładników: Umożliwia rozszerzenie zakresu pomiarowego za pomocą standardowych przekładników prądowych.
• Interfejsy Modbus RTU, M-Bus i S0: Łatwa integracja z systemami automatyki budynkowej, zarządzania energią i zdalny odczyt danych.
• Pomiar energii czynnej, biernej i wartości chwilowych: Kompleksowa analiza zużycia i ocena stanu instalacji elektrycznej.
• Montaż na szynie DIN TH35: Szybki i standardowy montaż w rozdzielnicach, zgodny z praktyką instalacyjną.

Zgodność z Normami

Urządzenie spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE, co gwarantuje bezpieczeństwo użytkowania i zgodność z dyrektywami unijnymi.

Zastosowanie

Licznik energii SENTRON PAC1600 znajduje zastosowanie w monitorowaniu i optymalizacji zużycia energii w różnych obiektach:

• Zakłady przemysłowe i hale produkcyjne – precyzyjny pomiar dla poszczególnych linii technologicznych.
• Budynki użytkowe i biura – sublicznikowanie i rozliczanie mediów między najemcami.
• Mieszkania w domach wielorodzinnych – indywidualny pomiar zużycia energii elektrycznej.
• Integracja z systemami zarządzania energią (EMS) i automatyki budynkowej (BMS) za pośrednictwem Modbus RTU.

Wskazówki Montażowe

Montaż licznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do instalacji na szynie DIN TH35 w rozdzielnicy. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie zasilania. Momenty dokręcania śrub zacisków oraz przekrój przyłączanych przewodów muszą być zgodne z dokumentacją techniczną producenta. Należy stosować przewody o przekroju odpowiednim do prądu obciążenia.

FAQ

• Czy licznik może pracować bez przekładników prądowych? Tak, do 80 A w sieciach trójfazowych i 63 A w jednofazowych. Powyżej tych wartości należy zastosować przekładniki prądowe o prądzie wtórnym 5 A.
• Jakie protokoły komunikacyjne są obsługiwane? Modbus RTU (RS485), M-Bus oraz wyjście impulsowe S0.
• Czy urządzenie mierzy w sieciach jednofazowych? Tak, licznik jest przystosowany do pracy zarówno w sieciach jednofazowych, jak i trójfazowych.
