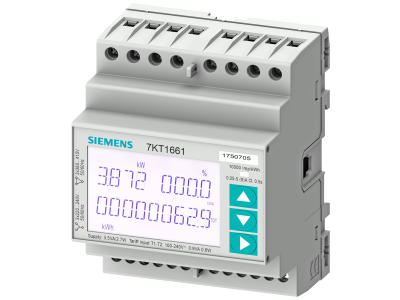

SENTRON przyrząd pomiarowy 7KT PAC1600, 3-fazowy, 5 A, szyna DIN, M-Bus | 7KT1663 Siemens

Alternatywny kod produktu: 7KT1663

Opis i Kluczowe Cechy

Przyrząd pomiarowy energii SENTRON 7KT PAC1600 (symbol 7KT1663) to 3‑fazowy licznik energii przeznaczony do montażu na szynie DIN. Urządzenie umożliwia precyzyjny pomiar zużycia w sieciach trójfazowych i jednofazowych, zarówno w trybie bezpośrednim do 80 A (3‑faz) / 63 A (1‑faz), jak i z wykorzystaniem przekładników prądowych 5 A. Dzięki wbudowanemu interfejsowi M‑Bus dane pomiarowe mogą być łatwo przesyłane do nadrzędnych systemów zarządzania energią i automatyki budynkowej.

• Pomiar 3‑fazowy i 1‑fazowy: Elastyczność zastosowania w różnych typach instalacji – od rozdzielnic przemysłowych po domy wielorodzinne.
• Pomiar bezpośredni do 80 A (3‑faz) / 63 A (1‑faz) lub przez przekładniki 5 A: Szeroki zakres prądowy pozwala na monitorowanie zarówno obwodów głównych, jak i odbiorników o mniejszym poborze bez dodatkowych akcesoriów.
• Interfejs komunikacyjny M‑Bus: Umożliwia zdalny odczyt danych i integrację z systemami BMS oraz platformami do zarządzania energią, co ułatwia optymalizację kosztów.
• Montaż na szynę DIN (TH35): Szybki i bezpieczny montaż w standardowych rozdzielnicach modułowych, typowy dla aparatury elektrycznej.
• Precyzyjna i odtwarzalna rejestracja wartości: Dostarcza wiarygodnych danych o zużyciu energii, dystrybucji oraz stanie instalacji, wspierając analizy techniczne i decyzje inwestycyjne.

Zgodność z Normami

Przyrząd pomiarowy SENTRON 7KT PAC1600 został zaprojektowany zgodnie z obowiązującymi normami europejskimi i posiada certyfikat CE. Jego konstrukcja odpowiada standardom branżowym dla liczników energii elektrycznej, co gwarantuje bezpieczeństwo i wiarygodność pomiarów w instalacjach przemysłowych i komercyjnych.

Zastosowanie

SENTRON 7KT PAC1600 sprawdza się wszędzie tam, gdzie konieczne jest dokładne monitorowanie zużycia energii elektrycznej i zarządzanie nią. Oto typowe scenariusze zastosowania:

• Monitorowanie i optymalizacja kosztów energii w zakładach przemysłowych oraz halach produkcyjnych.
• Integracja z systemami automatyki budynkowej (BMS) w biurowcach, centrach handlowych i obiektach użyteczności publicznej.
• Rozliczanie zużycia energii w poszczególnych lokalach mieszkalnych (mieszkania w domach wielorodzinnych) dzięki zdalnemu odczytowi przez M‑Bus.
• Analiza stanu instalacji elektrycznej – identyfikacja przeciążeń, odbiorników o wysokim poborze oraz ocena jakości energii.

Wskazówki Montażowe

Montaż licznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do instalacji na szynie DIN (TH35) w rozdzielnicy elektrycznej. Przed rozpoczęciem jakichkolwiek prac bezwzględnie odłącz napięcie zasilające. Przekrój przewodów dobierz do maksymalnego prądu w danym obwodzie (do 80 A przy pomiarze bezpośrednim). Zaciski dokręcaj momentem zgodnym z dokumentacją techniczną producenta. Postępuj ściśle według instrukcji montażu dostarczonej z urządzeniem.

FAQ

• Jaki jest maksymalny prąd pomiaru bezpośredniego? W sieci trójfazowej urządzenie mierzy bezpośrednio do 80 A, w sieci jednofazowej do 63 A. Dla wyższych prądów należy zastosować przekładniki prądowe 5 A.
• Czy ten model obsługuje inne interfejsy komunikacyjne oprócz M‑Bus? Model 7KT1663 wyposażony jest w interfejs M‑Bus. Inne warianty serii PAC1600 oferują Modbus RTU lub wyjście impulsowe S0 – szczegółowe informacje znajdują się w katalogu producenta.
• Jaki stopień ochrony ma przyrząd? Urządzenie przeznaczone jest do montażu wewnątrz rozdzielnicy. Typowa ochrona to IP20 (jak w większości aparatury modułowej), co zapewnia bezpieczeństwo przy normalnym użytkowaniu w suchych pomieszczeniach.
