Przyrząd pomiarowy 7KT PAC1600, 1-fazowy, 63 A, szyna DIN, M-Bus, SENTRON | 7KT1653 Siemens

Alternatywny kod produktu: 7KT1653

Opis i Kluczowe Cechy

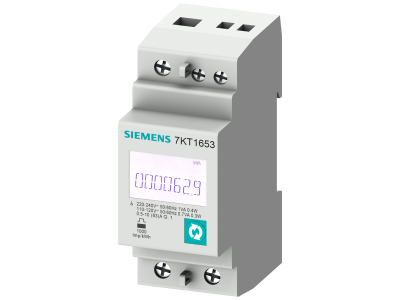

Przyrząd pomiarowy SENTRON 7KT PAC1600 (symbol 7KT1653) to jednofazowy licznik energii przeznaczony do bezpośredniego pomiaru zużycia prądu do 63 A. Dzięki interfejsowi M-Bus umożliwia łatwą komunikację z nadrzędnymi systemami zarządzania energią, co pozwala na bieżące monitorowanie i optymalizację kosztów eksploatacji. Montowany na szynie DIN, idealnie sprawdza się w rozdzielnicach budynków mieszkalnych, biurowych i przemysłowych.

• Pomiar jednofazowy do 63 A: Bezpośredni pomiar prądu bez potrzeby stosowania przekładników – oszczędność miejsca i uproszczenie instalacji.
• Interfejs M-Bus: Umożliwia zdalny odczyt danych i integrację z systemami automatyki budynkowej (BMS) oraz inteligentnymi licznikami.
• Montaż na szynie DIN (TH35): Szybki i pewny montaż w standardowych rozdzielnicach modularnych, idealny do modernizacji istniejących instalacji.
• Precyzyjny pomiar energii czynnej i biernej: Dostarcza dokładnych danych do analizy zużycia i wykrywania nieprawidłowości w instalacji.

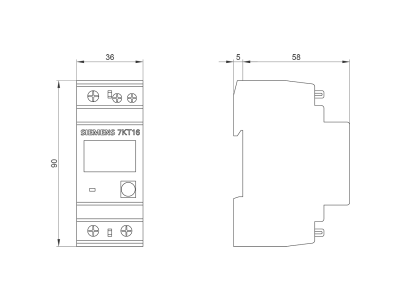

• Kompaktowa obudowa: Niewielkie wymiary (szer. 2 moduły) pozwalają na oszczędność miejsca w rozdzielnicy – więcej informacji o wymiarach w karcie katalogowej.

Zgodność z Normami

Urządzenie spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Zaprojektowane zgodnie z zasadami bezpieczeństwa dla sprzętu pomiarowego stosowanego w instalacjach niskiego napięcia.

Zastosowanie

Licznik energii SENTRON 7KT1653 jest wszechstronnym narzędziem do monitorowania zużycia prądu w obiektach komercyjnych i mieszkaniowych. Sprawdza się zarówno w nowych instalacjach, jak i przy modernizacji istniejących rozdzielnic.

• Pomiar zużycia energii w pojedynczych mieszkaniach, biurach i lokalach usługowych.
• Monitorowanie obciążenia linii zasilających w budynkach wielorodzinnych i obiektach użyteczności publicznej.
• Dostarczanie danych do systemów zarządzania energią (EMS) i automatyki budynkowej (BMS) poprzez interfejs M-Bus.
• Kontrola zużycia odbiorników indywidualnych w procesach produkcyjnych i instalacjach przemysłowych (np. maszyny, piece).

Wskazówki Montażowe

Montaż i podłączenie urządzenia może być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie i zabezpiecz przed przypadkowym załączeniem. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać do maksymalnego prądu 63 A zgodnie z obowiązującymi normami. Moment dokręcania zacisków należy stosować zgodnie z dokumentacją techniczną producenta.

FAQ

• Jakie interfejsy komunikacyjne obsługuje licznik 7KT1653? Model 7KT1653 wyposażony jest w interfejs M-Bus. Inne warianty serii PAC1600 oferują Modbus RTU lub wyjście impulsowe S0 – dostępne pod innymi symbolami.
• Jaki jest maksymalny prąd pomiarowy bez przekładników? Dla wersji jednofazowej (7KT1653) maksymalny prąd pomiaru bezpośredniego wynosi 63 A.
• Czy urządzenie nadaje się do pomiaru w sieci trójfazowej? Model 7KT1653 jest przeznaczony do sieci jednofazowej. Do pomiaru w sieci trójfazowej należy wybrać odpowiedni wariant z serii 7KT PAC (np. 3-fazowy do 80 A z przekładnikami lub bez).
