Oznaczniki WMB nadruk poziomo 41-50 (10x), do złączek o szer. 5-17,5mm (arkusz) | 793-506 Wago

Opis i Kluczowe Cechy

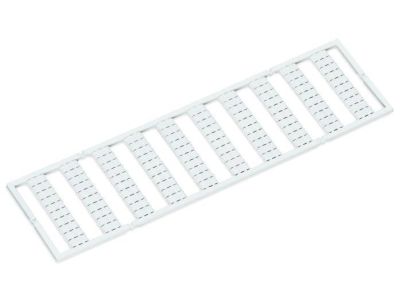

System oznaczania WMB (WAGO Multi Marking System) to branżowy standard w zakresie precyzyjnej identyfikacji komponentów w szafach sterowniczych i rozdzielnicach elektrycznych. Produkt o numerze katalogowym 793-506 to arkusz zawierający 10 pasków po 10 tabliczek każdy, co daje łącznie 100 punktów opisowych. Oznaczniki posiadają nadruk poziomy z cyframi w porządku rosnącym od 41 do 50, powtórzony dziesięciokrotnie na jednej karcie. Dzięki uniwersalnej konstrukcji, system ten jest kompatybilny ze złączkami listwowymi o szerokości od 5 mm do 17,5 mm, co pozwala na znaczną optymalizację stanów magazynowych poprzez stosowanie jednego typu oznacznika do wielu serii złączek.

• Wysoka czytelność: Wyraźny, czarny nadruk na białym tle wykonany w technologii odpornej na ścieranie.
• Wszechstronność: Możliwość stosowania na złączkach o różnych szerokościach (5 mm - 17,5 mm).
• Materiał: Wykonane z wysokiej jakości poliamidu 66, wolnego od halogenów, co zapewnia bezpieczeństwo pożarowe.
• Organizacja: Dostarczane w formie wygodnej karty, która ułatwia transport i zapobiega gubieniu pojedynczych elementów.

Zgodność z Normami

Oznaczniki WAGO 793-506 zostały zaprojektowane z myślą o najbardziej wymagających środowiskach przemysłowych. Są one zgodne z dyrektywą RoHS, co oznacza wyeliminowanie substancji niebezpiecznych w procesie produkcji. Materiał izolacyjny charakteryzuje się wysoką klasą palności zgodnie z normą UL 94, co jest kluczowe przy budowie certyfikowanych rozdzielnic niskiego napięcia. Produkt spełnia również wymogi dotyczące odporności na starzenie termiczne oraz działanie czynników zewnętrznych typowych dla warunków przemysłowych.

Zastosowanie

Produkt znajduje szerokie zastosowanie w profesjonalnych instalacjach elektroenergetycznych oraz systemach automatyki przemysłowej. Jest niezastąpiony przy:

• Identyfikacji obwodów w rozdzielnicach głównych i obiektowych.
• Oznaczaniu listew zaciskowych w szafach sterowniczych maszyn.
• Pracach serwisowych i modernizacyjnych, gdzie czytelny opis jest niezbędny do bezpiecznej eksploatacji.
• Systemach wymagających precyzyjnego numerowania sekwencyjnego (41-50).

Wskazówki Montażowe

Montaż oznaczników WMB jest intuicyjny i nie wymaga specjalistycznych narzędzi, co znacząco skraca czas prefabrykacji szaf. Aby uzyskać najlepsze rezultaty, należy:

• Wprowadzić pasek oznaczników w dedykowane gniazdo na złączce listwowej.
• Zatrzasnąć oznacznik poprzez lekki docisk – mechanizm blokujący zapewnia stabilne trzymanie nawet przy wibracjach.
• W przypadku złączek szerszych niż 5 mm, oznaczniki można montować pojedynczo lub w grupach, zachowując estetykę i osiowość opisu.
• Dzięki nacięciom na karcie, oddzielanie poszczególnych pasków lub pojedynczych tabliczek jest szybkie i precyzyjne.

FAQ

1. Czy oznaczniki 793-506 pasują do złączek innych producentów?
System WMB jest zoptymalizowany pod kątem gniazd montażowych WAGO, jednak ze względu na standardowe wymiary, często pasuje do złączek innych marek posiadających odpowiednie wpusty, choć pełna kompatybilność gwarantowana jest z osprzętem WAGO.

2. Czy nadruk jest odporny na działanie środków czyszczących?
Tak, nadruk wykonany jest w technologii termotransferowej, co zapewnia wysoką odporność na rozmazywanie oraz większość standardowych środków czyszczących stosowanych w przemyśle.

3. Jaki jest zakres temperatur pracy dla tych oznaczników?
Oznaczniki wykonane z poliamidu 66 mogą pracować w szerokim zakresie temperatur, typowo od -35°C do +85°C, co pokrywa wymagania większości aplikacji wnętrzowych i zewnętrznych w obudowach.
