Oznaczniki WMB nadruk poziomo 11-20 (10x), do złączek o szer. 5-17,5mm (arkusz) | 793-503 Wago

Opis i Kluczowe Cechy

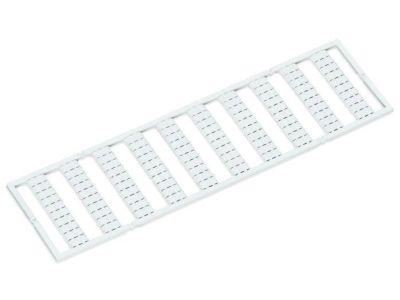

Oznaczniki WMB (WAGO Multi Marking System) o numerze katalogowym 793-503 to profesjonalne rozwiązanie identyfikacyjne dedykowane dla systemów złączek listwowych. Produkt dostarczany jest w formie arkusza zawierającego 10 pasków po 10 tabliczek każdy, co daje łącznie 100 punktów opisowych na jednej karcie. Nadruk poziomy z cyframi w porządku rosnącym od 11 do 20 (powtórzony dziesięciokrotnie) zapewnia doskonałą czytelność i ułatwia organizację skomplikowanych układów elektrycznych.

• Uniwersalność montażu: System WMB jest kompatybilny ze złączkami o szerokości od 5 mm do 17,5 mm, co czyni go niezwykle elastycznym narzędziem w rękach instalatora.
• Wysoka jakość nadruku: Termotransferowy druk poziomy charakteryzuje się wysoką odpornością na ścieranie oraz działanie czynników zewnętrznych występujących w szafach sterowniczych.
• Materiał: Wykonane z poliamidu 66, oznaczniki są wolne od halogenów i silikonu, co przekłada się na bezpieczeństwo pożarowe i trwałość mechaniczną.

Zgodność z Normami

Oznaczniki WAGO 793-503 zostały zaprojektowane z myślą o najwyższych standardach przemysłowych. Materiał bazowy spełnia wymagania klasy palności V2 zgodnie z normą UL 94, co gwarantuje samogaśnięcie materiału w określonym czasie. Produkt jest zgodny z dyrektywą RoHS, co eliminuje obecność substancji niebezpiecznych, takich jak ołów czy kadm, zapewniając ekologiczną eksploatację w nowoczesnych instalacjach budynkowych i przemysłowych.

Zastosowanie

System oznaczania WMB znajduje szerokie zastosowanie w prefabrykacji rozdzielnic elektrycznych oraz w systemach automatyki przemysłowej. Dzięki zakresowi numeracji 11-20, produkt idealnie nadaje się do identyfikacji kolejnych obwodów w sekcjach zasilających oraz sterowniczych. Możliwość stosowania na złączkach o różnej szerokości (od 5 mm wzwyż) pozwala na ujednolicenie systemu opisu w obrębie całej szafy, niezależnie od przekroju zastosowanych przewodów i wielkości złączek.

Wskazówki Montażowe

Montaż oznaczników WMB jest intuicyjny i nie wymaga specjalistycznych narzędzi. Aby uzyskać optymalne rezultaty, należy postępować zgodnie z poniższymi wytycznymi:

• Zatrzaskiwanie: Pojedyncze tabliczki lub całe paski należy wcisnąć w dedykowane gniazda na górnej powierzchni złączki listwowej.
• Dopasowanie: W przypadku złączek o szerokości 5 mm, oznacznik idealnie wypełnia przestrzeń. Przy szerszych złączkach (do 17,5 mm), oznacznik montuje się centralnie, zachowując czytelność opisu.
• Rozdzielanie: Paski można łatwo oddzielać od arkusza ręcznie, co przyspiesza proces znakowania długich rzędów złączek na szynie DIN.

FAQ

• Czy oznaczniki pasują do złączek innych producentów? System WMB jest zoptymalizowany pod kątem gniazd montażowych produktów WAGO, jednak w wielu przypadkach pasuje również do złączek innych marek posiadających standardowy wpust na oznaczniki.
• Czy nadruk jest odporny na wilgoć? Tak, poliamidowa baza oraz technologia druku zapewniają stabilność oznaczenia w warunkach standardowej wilgotności przemysłowej.
• Jaka jest temperatura pracy oznaczników? Oznaczniki mogą być bezpiecznie eksploatowane w szerokim zakresie temperatur, typowym dla pracy aparatury modułowej wewnątrz rozdzielnic (zazwyczaj do 105°C dla materiału PA 66).
