Oznaczniki WMB nadruk poziomo 1-10 (10x), do złączek o szer. 5-17,5mm (arkusz) | 793-5502 Wago

Opis i Kluczowe Cechy

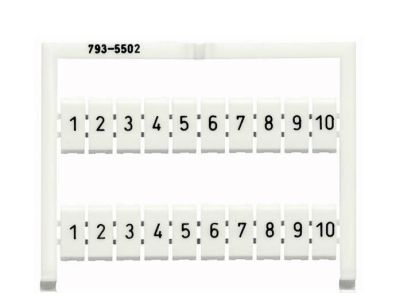

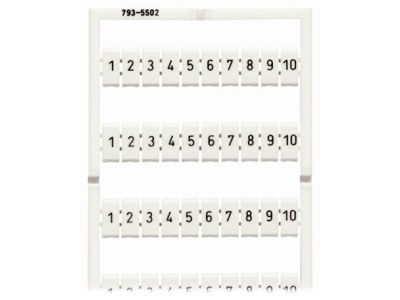

Oznaczniki systemowe WMB (WAGO Multi Marking System) o numerze katalogowym 793-5502 to profesjonalne rozwiązanie dedykowane do identyfikacji komponentów w szafach sterowniczych i rozdzielnicach elektrycznych. Produkt dostarczany jest w formie arkusza zawierającego 10 pasków po 10 tabliczek każdy, co daje łącznie 100 punktów opisowych. Nadruk poziomy z cyframi w porządku rosnącym od 1 do 10 (powtórzony dziesięciokrotnie) zapewnia przejrzystość i eliminuje błędy podczas montażu oraz późniejszej eksploatacji instalacji.

• Uniwersalność montażu: Dzięki unikalnej konstrukcji, oznaczniki są rozciągalne, co pozwala na ich precyzyjne dopasowanie do złączek listwowych o szerokości od 5 mm do 17,5 mm.
• Wysoka jakość nadruku: Termotransferowy druk jest odporny na ścieranie oraz działanie czynników zewnętrznych, co gwarantuje długowieczność opisu w trudnych warunkach przemysłowych.
• Kolorystyka: Standardowe białe tło z czarnym nadrukiem zapewnia maksymalny kontrast i czytelność nawet w słabo oświetlonych sekcjach rozdzielnicy.
• Materiał: Wykonane z poliamidu 66, wolnego od halogenów, co podnosi bezpieczeństwo przeciwpożarowe instalacji.

Zgodność z Normami

Oznaczniki WAGO 793-5502 zostały zaprojektowane i wykonane zgodnie z rygorystycznymi normami branżowymi, co czyni je dopuszczonymi do użytku w najbardziej wymagających aplikacjach przemysłowych. Produkt spełnia wymagania dotyczące palności materiałów zgodnie z normą UL 94 V2, co oznacza właściwości samogasnące. Ponadto, materiał jest odporny na starzenie termiczne i zachowuje stabilność wymiarową w szerokim zakresie temperatur roboczych, co jest kluczowe dla zachowania ciągłości identyfikacji obwodów elektrycznych.

Zastosowanie

System oznaczania WMB znajduje szerokie zastosowanie w automatyce przemysłowej oraz elektroinstalatorstwie budynkowym. Jest on kompatybilny z szeroką gamą złączek listwowych WAGO, w tym z popularnymi seriami TOPJOB S. Możliwość rozciągania oznaczników sprawia, że jeden typ arkusza może być stosowany do różnych szerokości zacisków, co znacząco redukuje koszty magazynowe i upraszcza logistykę na placu budowy lub w warsztacie prefabrykacji szaf. Idealnie nadają się do numerowania sekcji zasilających, sterowniczych oraz listew zaciskowych w układach rozproszonych.

Wskazówki Montażowe

Montaż oznaczników WMB jest intuicyjny i nie wymaga specjalistycznych narzędzi, co znacząco przyspiesza prace instalacyjne:

• Montaż grupowy: Zaleca się wciskanie całego paska 10 tabliczek jednocześnie w gniazda oznacznikowe złączek, a następnie ich oddzielenie. Pozwala to na zachowanie idealnej linii i estetyki opisu.
• Dopasowanie szerokości: W przypadku złączek szerszych niż 5 mm, pasek należy delikatnie rozciągnąć przed dociśnięciem, aby wypustki oznaczników trafiły w dedykowane sloty.
• Demontaż: W razie konieczności zmiany opisu, oznacznik można łatwo podważyć standardowym wkrętakiem płaskim, nie uszkadzając przy tym obudowy złączki.

FAQ

• Czy oznaczniki pasują do złączek innych producentów? System WMB jest optymalizowany pod kątem gniazd oznacznikowych WAGO, jednak dzięki elastyczności i rozciągalności może być kompatybilny z niektórymi złączkami innych marek posiadającymi standardowe sloty 5 mm.
• Czy nadruk jest odporny na chemikalia? Poliamid 66 oraz zastosowana technika druku wykazują dobrą odporność na większość standardowych środków czyszczących i olejów stosowanych w przemyśle.
• Ile tabliczek znajduje się w jednym opakowaniu? Jedna jednostka sprzedażowa (arkusz) zawiera 100 pojedynczych tabliczek z nadrukiem 1-10.
