Otworowana płyta montażowa 250x800mm (WxS), BPZ-MPLSASY-800 | 114831 Eaton

Opis i Kluczowe Cechy

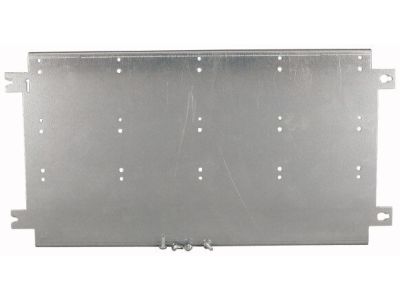

Otworowana płyta montażowa EATON o numerze katalogowym 114831 (model BPZ-MPLSASY-800) to profesjonalny komponent konstrukcyjny zaprojektowany z myślą o zaawansowanych systemach rozdzielnic niskiego napięcia. Płyta charakteryzuje się wymiarami 250 mm wysokości oraz 800 mm szerokości, co zapewnia optymalną przestrzeń do zabudowy aparatury modułowej oraz innych elementów sterowniczych. Wykonanie z wysokiej jakości blachy stalowej gwarantuje sztywność konstrukcji nawet przy znacznym obciążeniu osprzętem elektrycznym. System otworowania został precyzyjnie zaprojektowany, aby umożliwić szybki i elastyczny montaż komponentów bez konieczności dodatkowego wiercenia, co znacząco skraca czas prefabrykacji rozdzielnicy.

• Wysoka kompatybilność: Produkt dedykowany do współpracy z ramami montażowymi systemu Profi+ oraz XVTL-BP-F.
• Solidna konstrukcja: Wytrzymały materiał odporny na odkształcenia mechaniczne.
• Optymalne wymiary: Szerokość 800 mm pozwala na przejrzyste rozmieszczenie aparatury w szerokich polach szaf sterowniczych.
• Perforacja: Fabryczne otwory montażowe ułatwiające pozycjonowanie szyn DIN oraz korytek grzebieniowych.

Zgodność z Normami

Płyta montażowa BPZ-MPLSASY-800 została zaprojektowana i wykonana zgodnie z rygorystycznymi standardami jakościowymi firmy EATON. Jest w pełni kompatybilna z systemami obudów spełniającymi normy IEC/EN 61439, co jest kluczowe dla zapewnienia bezpieczeństwa i trwałości instalacji elektrycznych w obiektach przemysłowych i komercyjnych. Zastosowane powłoki antykorozyjne zapewniają długowieczność produktu w standardowych warunkach eksploatacji wewnątrz budynków.

Zastosowanie

Produkt znajduje szerokie zastosowanie w prefabrykacji rozdzielnic elektrycznych oraz szaf sterowniczych. Dzięki swojej uniwersalności, płyta BPZ-MPLSASY-800 jest idealnym rozwiązaniem dla:

• Instalacji przemysłowych wymagających stabilnego mocowania ciężkiej aparatury łączeniowej.
• Systemów automatyki budynkowej opartej na rozwiązaniach Profi+.
• Rozdzielnic głównych i oddziałowych w budownictwie wielorodzinnym i biurowym.
• Modernizacji istniejących systemów XVTL, gdzie wymagana jest wymiana lub rozbudowa sekcji montażowej.

Wskazówki Montażowe

Montaż płyty BPZ-MPLSASY-800 powinien odbywać się przy użyciu dedykowanych akcesoriów montażowych EATON. Płytę można mocować bezpośrednio na ramie montażowej Profi+ lub na profilu pionowym XVTL-VP. Podczas instalacji zaleca się:

• Weryfikację pionu i poziomu ramy przed dokręceniem śrub mocujących, aby uniknąć naprężeń w konstrukcji szafy.
• Zastosowanie odpowiedniego momentu dokręcania śrub, zgodnie z dokumentacją techniczną systemu XVTL, co zapobiega luzowaniu się elementów pod wpływem drgań.
• Planowanie rozmieszczenia aparatury z uwzględnieniem odpowiednich odstępów izolacyjnych oraz dróg prowadzenia przewodów w korytkach.

FAQ

1. Czy płyta pasuje do szaf innych producentów?
Płyta została zaprojektowana jako element systemowy EATON dla serii Profi+ oraz XVTL. Choć wymiary mogą być zbliżone do innych rozwiązań, pełną kompatybilność i certyfikację gwarantuje się wyłącznie w dedykowanych systemach EATON.

2. Czy zestaw zawiera śruby montażowe?
Standardowo płyty montażowe są elementami składowymi systemu; zaleca się sprawdzenie zawartości konkretnego opakowania lub dokupienie zestawu montażowego dedykowanego do profili XVTL-VP.

3. Czy płyta jest przewodząca?
Tak, płyta wykonana jest z metalu, co ułatwia zachowanie ciągłości elektrycznej obudowy, jednakże należy pamiętać o wykonaniu poprawnych połączeń wyrównawczych (uziemienia) zgodnie ze schematem instalacji.
