Osłony zacisków rozstawnych P250 4P, MCCB | HYT024H Hager

Opis i Kluczowe Cechy

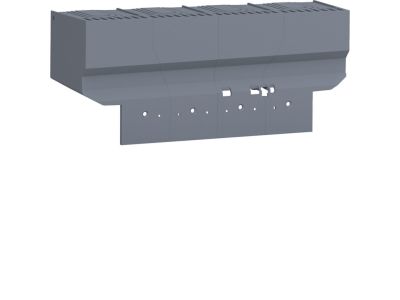

Osłony zacisków rozstawnych P250 4-biegunowe (symbol HYT024H) to dedykowane akcesoria do zabezpieczenia rozłączników MCCB (Modular Circuit Breaker) o prądzie znamionowym do 250A. Zapewniają izolację zacisków fazowych i neutralnych, chroniąc przed przypadkowym dotykiem napięcia oraz zapobiegając zwarciom między sąsiadującymi biegunami.

• 4-biegunowe wykonanie: Izolacja wszystkich biegunów (L1, L2, L3, N) w rozłączniku MCCB, minimalizująca ryzyko zwarć międzyfazowych i zagrożeń porażeniowych.
• Materiał izolacyjny: Tworzywo samogasnące, wolne od halogenów – gwarancja bezpieczeństwa przeciwpożarowego i ochrona personelu w razie awarii.
• Prosta instalacja: Montaż poprzez nasunięcie na zaciski rozłącznika bez konieczności demontażu – szybki i niezawodny sposób zabezpieczenia.
• Standard P250: Kompatybilne z rozłącznikami MCCB o prądzie znamionowym 250A, zgodne z wymogami norm dla aparatury modułowej.
• Ochrona przed dotykiem: Zapewnia izolację napięcia roboczego w strefie zaciskowej, zgodnie z zasadami bezpieczeństwa elektrycznego.

Zgodność z Normami

Osłony spełniają wymagania normy PN-EN 60947-1 dotyczącej aparatury łączeniowej i sterowniczej. Materiał izolacyjny jest zgodny z dyrektywami unijnymi w zakresie bezpieczeństwa przeciwpożarowego i ochrony środowiska. Produkt posiada deklarację zgodności CE.

Zastosowanie

Osłony zacisków rozstawnych P250 4P znajdują zastosowanie w instalacjach elektrycznych niskiego napięcia, gdzie wymagana jest ochrona przed dotykiem i zwarciami w strefie rozłączników MCCB.

• Zabezpieczenie zacisków w rozdzielnicach głównego zasilania budynków mieszkalnych i przemysłowych.
• Izolacja biegunów w szafach sterowniczych zasilających maszyny i urządzenia.
• Zastosowanie w komórkach rozdzielczych SN/NN w stacjach transformatorowych.
• Ochrona w instalacjach fotowoltaicznych i systemach zasilania awaryjnego (UPS).

Wskazówki Montażowe

Montaż osłon powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w obwodzie. Osłony nasuwa się na zaciski rozłącznika MCCB, pokrywając wszystkie 4 bieguny (L1, L2, L3, N). Należy upewnić się, że osłony są właściwie osadzone i nie blokują ruchomych części rozłącznika. Po montażu sprawdzić stabilność mocowania i brak luzów. Osłony nie wymagają konserwacji.

FAQ

• Czy osłony są kompatybilne z innymi typami rozłączników niż MCCB? Osłony P250 4P są przeznaczone wyłącznie do rozłączników MCCB o prądzie znamionowym 250A. Przed zastosowaniem należy sprawdzić kompatybilność z konkretnym modelem rozłącznika.
• Czy osłony można stosować w instalacjach zewnętrznych? Materiał izolacyjny nie posiada określonej klasy odporności na UV i warunki atmosferyczne. Zaleca się stosowanie wyłącznie w suchych i osłoniętych pomieszczeniach.
• Czy osłony wpływają na parametry zwarciowe rozłącznika? Osłony nie wpływają na parametry zwarciowe ani na charakterystykę wyłączania MCCB. Ich funkcją jest wyłącznie ochrona przed dotykiem i zwarciami międzyfazowymi.
