Osłony przyłączy IP20 do wyłączników mocy DPX3 630 3P | 422234 Legrand

Opis i Kluczowe Cechy

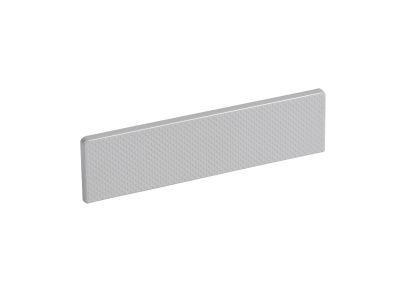

Osłony przyłączy IP20 do wyłączników mocy DPX3 630 3P (symbol 422234) to fabryczne akcesorium zabezpieczające zaciski przyłączeniowe przed przypadkowym dotknięciem. Komplet zawiera 2 sztuki, co umożliwia osłonięcie wszystkich faz w wyłączniku trójbiegunowym. Stopień ochrony IP20 zapewnia podstawową ochronę przed dotykiem palcami i ciałami stałymi o średnicy powyżej 12,5 mm, co jest zgodne z wymaganiami dla aparatury montowanej w rozdzielnicach.

• Stopień ochrony IP20: Skutecznie zabezpiecza przed przypadkowym dotknięciem części pod napięciem, zwiększając bezpieczeństwo podczas prac konserwacyjnych w rozdzielnicy.
• Komplet 2 sztuk: Dopasowany do wyłącznika trójbiegunowego DPX3 630 3P – jedna osłona przypada na dwie fazy (L1-L2, L3), co zapewnia pełne osłonięcie przyłączy.
• Dedykowane do DPX3 630 3P: Gwarantowana kompatybilność wymiarowa i mechaniczna z serią wyłączników mocy, bez konieczności dodatkowej obróbki.
• Materiał izolacyjny: Wykonane z tworzywa o odpowiedniej wytrzymałości elektrycznej i mechanicznej, odpornego na starzenie i temperatury pracy typowe dla wnętrz rozdzielnic.
• Prosty montaż: Nakładane bezpośrednio na zaciski przyłączeniowe wyłącznika, nie wymagają narzędzi – wystarczy zatrzasnąć na miejscu.

Zgodność z Normami

Osłony przyłączy IP20 zaprojektowano zgodnie z wymaganiami norm europejskich i standardem DIN. Posiadają certyfikat CE potwierdzający spełnienie zasadniczych wymogów bezpieczeństwa dla akcesoriów elektroinstalacyjnych. Stopień ochrony IP20 odpowiada wymaganiom normy IEC 60529.

Zastosowanie

Osłony przyłączy przeznaczone są do wyłączników mocy DPX3 630 3P w rozdzielnicach głównych, tablicach rozdzielczych oraz węzłach zasilania. Stosuje się je w celu:

• Ochrony przed przypadkowym dotknięciem szyn przyłączeniowych podczas rutynowego przeglądu lub wymiany aparatury w rozdzielnicy.
• Zabezpieczenia przed zwarciem łukowym spowodowanym narzędziem lub przedmiotem metalowym w strefie zacisków.
• Spełnienia wymogów bezpieczeństwa elektrycznego w instalacjach przemysłowych i komercyjnych, gdzie wymagana jest ochrona przed dotykiem bezpośrednim.
• Uzupełnienia wyposażenia wyłącznika DPX3 630 3P w ramach kompleksowego zestawu przyłączeniowego (osłony + szyny + oznaczniki).

Wskazówki Montażowe

Montaż osłon przyłączy może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP (do 1 kV) i po bezwzględnym odłączeniu napięcia zasilającego wyłącznik. Przed założeniem osłon należy upewnić się, że wyłącznik jest wyłączony (w pozycji OFF) i odłączony od źródła. Osłony nakłada się na zaciski śrubowe wyłącznika od strony przyłączy, delikatnie dociskając aż do zatrzaśnięcia. Sprawdzić, czy osłona nie blokuje możliwości manipulacji dźwignią wyłącznika. Nie używać nadmiernej siły – w przypadku oporu sprawdzić prawidłową orientację. Przekrój przewodów przyłączonych do wyłącznika nie ma wpływu na montaż osłon, ale musi być dobrany zgodnie z prądem znamionowym wyłącznika (zgodnie z dokumentacją DPX3 630 3P). Moment dokręcania zacisków wyłącznika – według danych producenta wyłącznika.

FAQ

• Czy osłony są przezroczyste czy nieprzezroczyste? W danych technicznych nie określono przezroczystości. Osłony wykonane są z nieprzezroczystego tworzywa izolacyjnego, które całkowicie zasłania metalowe zaciski, zapewniając ochronę przed dotykiem.
• Jaki stopień ochrony zapewniają osłony? Zgodnie z nazwą produktu jest to IP20 – ochrona przed dotykiem palcami oraz ciałami stałymi o średnicy ≥12,5 mm. Nie zapewniają ochrony przed wilgocią ani wodą.
• Czy osłony pasują do innych modeli wyłączników DPX3? Produkt został oznaczony jako dedykowany do DPX3 630 3P. Nie ma informacji o kompatybilności z wersjami 4-biegunowymi lub innymi prądami znamionowymi. Zaleca się stosowanie wyłącznie do wskazanego typu wyłącznika.
