Osłonka ON 4,8/2,5 PCV (opak 100szt) | E10KN-01070100201 Ergom

Alternatywny kod produktu: ON 4,8/2,5 PCV (100 SZT.)

Opis i Kluczowe Cechy

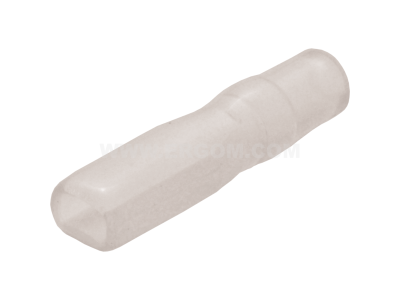

Osłonka ON 4,8/2,5 PCV (symbol E10KN-01070100201) to tulejka izolacyjna przeznaczona do oznaczenia przewodów elektrycznych. Wykonana z trwałego polichlorku winylu (PCV), dostępna w opakowaniu zbiorczym 100 sztuk. Wymiary 4,8 mm (średnica zewnętrzna) / 2,5 mm (średnica wewnętrzna) umożliwiają precyzyjne dopasowanie do przewodów o odpowiednim przekroju.

• Wymiary 4,8/2,5 mm: kompatybilność z przewodami o średnicy wewnętrznej 2,5 mm, co zapewnia pewne osadzenie i czytelne oznakowanie.
• Materiał PCV: odporność na czynniki środowiskowe (wilgoć, temperatury robocze), trwałość izolacji i ochrona przed przypadkowym zwarciem.
• Opakowanie 100 sztuk: ekonomiczne rozwiązanie do zastosowań w wielu obwodach, oszczędność czasu przy montażu i identyfikacji.
• Uniwersalne zastosowanie: możliwość nanoszenia oznaczeń (druk, pisak) na osłonkę – szybka identyfikacja kabli w rozdzielnicach i szafach sterowniczych.

Zgodność z Normami

Osłonka ON 4,8/2,5 PCV spełnia wymogi ogólnych norm europejskich dotyczących materiałów izolacyjnych stosowanych w instalacjach elektrycznych. Produkt posiada certyfikację CE, potwierdzającą zgodność z obowiązującymi dyrektywami. Ze względu na charakter pomocniczy (oznacznik), nie podlega odrębnym normom wyrobowym, towarzyszy aparaturze modułowej i przewodom zgodnym z normami DIN.

Zastosowanie

Osłonka ON 4,8/2,5 dedykowana jest do oznaczania przewodów w instalacjach niskiego napięcia – w rozdzielnicach, szafach sterowniczych, pulpietrach operatorskich oraz w automatyce budynkowej.

• W rozdzielnicach głównych i podrozdzielnicach – identyfikacja obwodów oświetleniowych, siłowych i sterowniczych.
• W szafach sterowniczych – szybkie oznaczanie przewodów sygnałowych, czujników i elementów wykonawczych.
• W automatyce budynkowej – czytelne etykietowanie kabli systemów BMS, KNX czy central wentylacyjnych.
• W serwisie i konserwacji – ułatwienie przyszłej diagnostyki i modernizacji instalacji.

Wskazówki Montażowe

Montaż osłonki ON powinien być wykonywany przez wykwalifikowany personel z uprawnieniami SEP. Osłonkę nakłada się na przewód przed zaciśnięciem końcówki (tulejki, wtyku) lub bezpośrednio na pojedynczy przewód w celu oznaczenia. Należy upewnić się, że przewód nie znajduje się pod napięciem – bezwzględnie odłączyć zasilanie przed rozpoczęciem prac. Dla zachowania czytelności oznaczeń zaleca się stosowanie trwałego tuszu (np. do druku termotransferowego) lub odpowiedniego pisaka. W przypadku zaciskania wtyku lub tulejki, osłonka nie powinna być ściskana w strefie zacisku – montować ją powyżej strefy zacisku, zgodnie z dokumentacą danego złącza.

FAQ

• Czy osłonka ON 4,8/2,5 nadaje się do druku etykiet termotransferowych? Tak, materiał PCV pozwala na trwałe zadrukowanie standardową techniką termotransferową – pod warunkiem użycia odpowiedniej taśmy (np. wosk-żywica).
• Jaka jest temperatura robocza osłonki? Producent nie podaje konkretnej temperatury, jednak standardowy PCV stosowany w takich osłonkach wytrzymuje temperatury od -20°C do +70°C. W przypadku wątpliwości należy skontaktować się z producentem.
• Czy średnica wewnętrzna 2,5 mm pasuje do przewodu 1,5 mm²? Średnica wewnętrzna 2,5 mm odpowiada średnicy przewodu np. 1,5 mm² (żyła ok. 1,38 mm + izolacja). Przed montażem warto sprawdzić luz – osłonka powinna być naciągnięta z lekkim oporem, nie może się przesuwać swobodnie.
